Todos los procesos aditivos de plásticos - FDM, SLA y SLS - construyen las piezas mediante capas superpuestas, y cada capa deja una huella característica en la pieza impresa: un efecto de escalonado en las superficies curvas o inclinadas, estrías visibles en las paredes verticales, y crestas y valles a microescala que capturan la luz rasante. La solución tradicional consiste en reducir ese escalonado mediante alturas de capa más finas, o eliminarlo después con lijado, suavizado por vapor químico o recubrimientos. Sin embargo, existe una alternativa más rápida y, a menudo, más económica: diseñar una textura que otorgue a la superficie un patrón visual y táctil dominante e intencional. Así, en lugar de intentar eliminar por completo la huella de las capas, se reduce su prominencia percibida.

Por qué eliminar las líneas de capa cuesta más de lo previsto

La rugosidad superficial posterior a la impresión no es solo una cuestión de apreciación visual: es un valor medible. La comparativa de rugosidad entre diferentes procesos revela la amplia variabilidad que presentan las piezas recién impresas, en función del proceso, el material, la orientación y los parámetros de fabricación empleados:

• Las piezas de ASA impresas por FDM suelen registrar valores en torno a Ra 22,5 µm y Rz 114,9 µm.
• Las piezas de PA12 producidas mediante MJF rondan aproximadamente Ra 10–12 µm y Rz 60–70 µm.
• El Alumide (PA12 cargado con aluminio e impreso por SLS) se acerca a Ra 8 µm y Rz 50,1 µm.
• Las resinas de SLA y algunas resinas Carbon DLS resultan notablemente más lisas directamente de la máquina, con valores cercanos a Ra 1,2–1,5 µm.

Conviene aclarar que estos valores son referencias para materiales y condiciones específicas, y no parámetros universales aplicables a tecnologías completas. De hecho, las evaluaciones comparativas más amplias de la industria para SLS PA12 muestran rangos considerablemente más amplios - como Ra 10–25 µm y Rz 60–140 µm - según la variante del material y el acabado aplicado.

Nota: los valores de Ra/Rz también varían de forma significativa según la orientación de fabricación y la geometría de cada elemento. En una misma pieza de SLS, las superficies horizontales, las paredes laterales y las caras orientadas hacia abajo pueden diferir entre 8 y 12 µm. Por eso, las lecturas de rugosidad puntuales deben interpretarse como referencias orientativas, no como constantes independientes de la orientación de impresión. Las revisiones comparativas entre procesos confirman que tanto los valores de rugosidad como sus factores determinantes difieren notablemente entre FFF, SLS, fotopolimerización en cuba e inyección de material, y que también dependen de los parámetros del proceso y de la orientación del modelo.

El costo oculto del acabado secundario

Llevar una pieza de FDM, SLS o MJF hasta un nivel de acabado propio de un "producto de consumo" exige, casi siempre, un proceso secundario:

Suavizado químico por vapor. En materiales compatibles con disolventes, esta técnica reduce la rugosidad de forma drástica. Un estudio demostró que la exposición a vapor de acetona reduce la rugosidad superficial del ABS hasta en un 90% en solo 10 segundos, mientras que otra investigación sobre posprocesamiento químico en piezas de PLA logró reducciones de hasta el 97% mediante inmersión en cloroformo. Sin embargo, estos resultados no deben generalizarse como recomendación universal: la elección del disolvente depende del polímero utilizado, y los métodos químicos requieren condiciones de seguridad controladas, validación dimensional y una evaluación cuidadosa del impacto sobre las propiedades mecánicas de la pieza.

Granallado o tamboreo con abrasivos. Las piezas de SLS suelen acabarse mediante chorreado con microesferas (bead blasting) o tamboreo rotativo (media tumbling). Según el material y los requisitos de la pieza, también puede recurrirse al pulido por vapor, siempre que se valide previamente la compatibilidad del material con el medio de proceso y su efecto sobre las dimensiones y las superficies funcionales. Estas técnicas reducen la rugosidad de forma notable, aunque los valores concretos dependen siempre del material, la geometría y el método de acabado elegido: en el caso del Alumide, por ejemplo, el valor de Ra puede pasar de 8 µm en bruto a un rango de 2,5–7 µm, según la técnica aplicada.

Cada una de estas etapas suma tiempo de ciclo, mano de obra y consumibles; en el caso de los métodos químicos, añade además costos de seguridad, salud y medioambiente (HSE), junto con un posible impacto en las propiedades mecánicas de la pieza. En una producción de cientos o miles de unidades, este sobrecosto se repite en cada pieza fabricada.

Ajustar los parámetros de impresión para reducir la rugosidad desde el origen

El ajuste de los parámetros de impresión - como el espaciado de líneas y el planchado (ironing) en piezas de PETG - permite reducir Ra y Rz de forma considerable, incluso antes de aplicar cualquier posprocesamiento. Esta estrategia no requiere una estación de acabado independiente, aunque sí incrementa el tiempo de impresión y exige un control de proceso más estricto.

En un estudio, el planchado por sí solo (sin optimizar otros parámetros) redujo el valor de Rz de 13,95 µm a un rango de 2,15–4,24 µm, según la configuración empleada. La combinación óptima - espaciado de línea de 0,15 mm y flujo al 20%- alcanzó los valores más bajos registrados para ese material y esos parámetros específicos: Ra 0,37 µm y Rz 2,3 µm. Cabe destacar que este resultado no debe interpretarse como un desenlace garantizado para todos los materiales o geometrías.

El texturizado para el enmascaramiento de capas propone una tercera vía: en lugar de eliminar la rugosidad, rediseña lo que el ojo y la mano perciben, sustituyendo así una estación de acabado por un mapa de texturas.

Cómo la textura superficial enmascara las líneas de capa y los defectos

El mecanismo resulta sencillo de entender en cuanto se distinguen dos conceptos que suelen confundirse: el artefacto físico de la capa y el defecto superficial percibido por el observador.

Las líneas de capa generan una disrupción visual porque son periódicas y uniformes: el ojo humano detecta con gran facilidad los patrones regulares y repetitivos, sobre todo en superficies curvas o abovedadas, donde el efecto de escalonado se exagera aún más. Una textura diseñada rompe precisamente esa periodicidad. Al superponer un patrón secundario más denso o irregular - como un moleteado, un punteado, ondas o ruido aleatorio -, la frecuencia espacial de la textura domina el campo visual, y los escalones de capa subyacentes dejan de percibirse como un defecto.

El Centre for Advanced Materials Manufacturing and Design de Olaf Diegel documentó este fenómeno directamente en una pieza fabricada por SLS sobre lecho de polvo. Una superficie abovedada con un logotipo, dejada lisa, mostró un escalonado pronunciado y muy visible incluso después de pintarla. En cambio, la misma geometría con una textura aplicada mediante nTop salió de la impresora sin ninguna línea de capa visible, usando la misma máquina y la misma orientación: la textura fue la única variable del experimento.

Slant3D documenta este mismo efecto a escala de producción con FDM y explica que una textura _"diseñada en CAD e impresa junto con la pieza" puede utilizarse específicamente _"para imponerse visualmente sobre las líneas de capa". El equipo también menciona soluciones asociadas al material - como los filamentos cargados con partículas, que vuelven la superficie rugosa o moteada - capaces de lograr un efecto de enmascaramiento similar sin modificar la geometría de la pieza (método 4, más adelante).

4 métodos listos para producción que enmascaran las líneas de capa

1. Mapeo de desplazamiento a nivel de CAD

Este método aplica un mapa de elevación (height map) o una textura de desplazamiento directamente sobre la malla de la superficie, antes del laminado. Ofrece el mayor nivel de control de diseño de los cuatro, ya que la amplitud, la frecuencia y el patrón quedan codificados directamente en la geometría de la pieza. Esto garantiza que la textura se mantenga consistente entre revisiones de diseño y lotes de producción, siempre que el tamaño mínimo de detalle sea compatible con la resolución del proceso, el material y los parámetros de fabricación previstos.

Herramientas especializadas como el módulo de texturizado de nTop están pensadas precisamente para este flujo de trabajo en piezas de producción por SLS y DMLS. Los paquetes de CAD de propósito general también ofrecen un enfoque híbrido: el módulo de textura 3D y modelado de mallas de SolidWorks, por ejemplo, permite importar mapas de elevación y texturas para generar una malla directamente sobre el modelo. Cuando no se necesita un entorno CAD completo, BumpMesh - una herramienta web gratuita compatible con modelos CAD y de malla - ofrece un control comparable con menor esfuerzo de configuración, ya que permite aplicar mapas de elevación en caras seleccionadas del modelo.

2. Generación de textura a nivel de laminador (slicer)

Los programas de laminación modernos pueden incorporar textura durante la generación de trayectorias, sin necesidad de modificar el archivo CAD original. La función de "modificador SVG", disponible en Orca Slicer y PrusaSlicer, permite proyectar un gráfico vectorial directamente sobre la superficie del modelo, lo que otorga mayor control sobre la forma del patrón y su repetibilidad que los métodos puramente aleatorios, sin perder la rapidez propia de los ajustes de laminador.

Según la documentación técnica de Bambu Studio, el modificador Fuzzy Skin (piel rugosa) introduce pequeños desplazamientos aleatorios en la trayectoria del perímetro durante el laminado, transformando las líneas de pared lisas en polilíneas densas e irregulares. La base de conocimiento de PrusaSlicer confirma este mismo principio en su propia implementación: el perímetro se remuestrea con un intervalo de paso aleatorio, y cada nuevo punto se desplaza hacia adentro o hacia afuera una distancia aleatoria limitada por el valor de espesor configurado para la textura.

Ambos laminadores controlan el efecto mediante los mismos dos parámetros - distancia entre puntos y espesor - y generan así una piel texturizada que enmascara las líneas de capa en cualquier pieza FDM, sin necesidad de rediseñar el modelo CAD. Se trata del método más rápido de probar e iterar, lo que lo hace ideal para las primeras pruebas de DFM, antes de invertir en una textura definitiva integrada en el CAD.

Vale la pena mencionar también la función Scarf Seam (costura biselada) de Bambu Studio, que reduce la visibilidad de la costura en Z al distribuir la transición entre el inicio y el final de un perímetro a lo largo de un tramo corto. Aunque no reemplaza al texturizado integral de la superficie, funciona como un complemento eficaz en geometrías donde una costura única resultaría especialmente visible. Aun así, el resultado debe validarse en la geometría y el material de destino, ya que su rendimiento depende de los ángulos de contorno y de los parámetros de impresión utilizados.

3. Orientación de fabricación e inclinación de la pieza

Imprimir la pieza inclinada o en un ángulo no ortogonal respecto a la plataforma de construcción cambia dónde y cómo caen las líneas de capa sobre las superficies curvas. De este modo, el tratamiento de textura se distribuye en una mayor extensión de la pieza, y se reduce la visibilidad del escalonado en cualquier cara individual.

Nuestros bloques de prueba impresos en tres orientaciones de construcción, mostrando cómo el patrón de textura tipo gofre varía en cada superficie.

Combinada con una textura superficial planificada, esta técnica resulta un recurso valioso que solo exige ajustes en la preparación de la impresión, aunque no siempre está exenta de costos: la orientación puede modificar la necesidad de estructuras de soporte, alargar el tiempo de impresión, aumentar el riesgo de deformación (warping) y afectar la calidad de las superficies orientadas hacia abajo.

4. Textura proporcionada por el material

Los filamentos y resinas con cargas particuladas o acabados moteados introducen variaciones superficiales aleatorias que provienen de la propia composición del material. De esta forma, se rompe la regularidad de las líneas de capa sin necesidad de modificar la geometría ni ajustar el laminador, lo que resulta especialmente útil cuando el archivo CAD y las trayectorias de la pieza ya no admiten cambios.

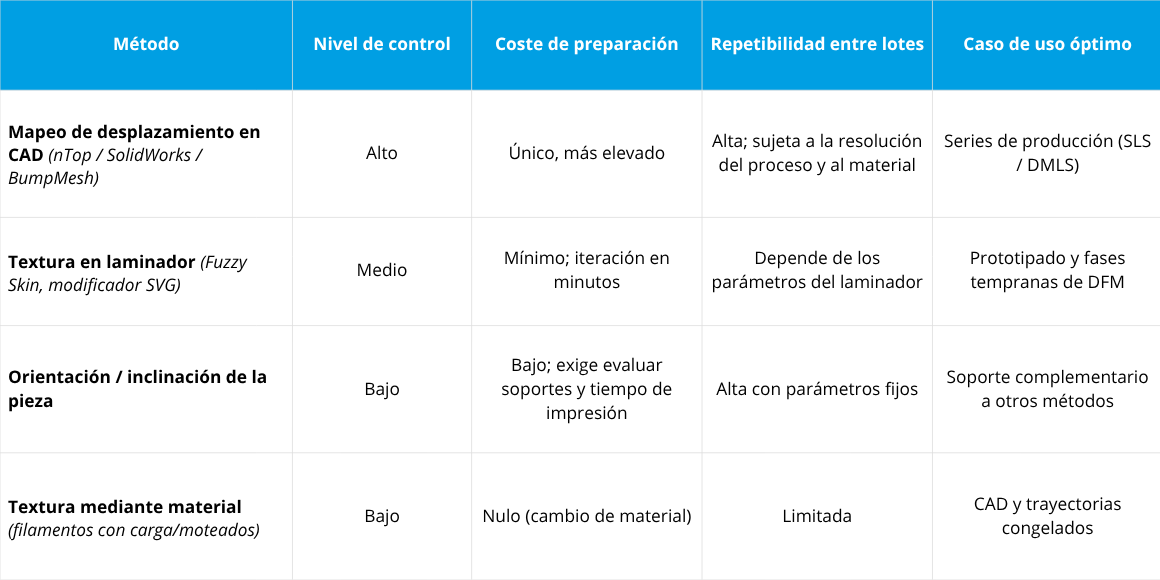

Comparativa de los cuatro métodos

La elección del enfoque adecuado depende fundamentalmente de la fase del ciclo de diseño en la que se encuentre el proyecto y de si el archivo CAD aún admite modificaciones:

Texturizado frente a acabado: el balance de DFM

Visto como una decisión de DFM, el cálculo es sencillo: cada micrómetro de rugosidad que se elimina mediante lijado, granallado o suavizado por vapor suma tiempo de máquina, consumibles y, con frecuencia, la necesidad de una estación de acabado dedicada. Una textura diseñada traslada gran parte de ese costo a una etapa temprana del proceso, mediante una configuración única en el CAD o en el laminador.

Una vez definido ese patrón, puede reproducirse de forma homogénea en las piezas sucesivas sin recurrir a operaciones manuales de acabado. Aun así, conviene validar su impacto en los tiempos de impresión, el consumo de material y la precisión de las entidades críticas, siempre en función del proceso y la geometría específicos de cada pieza.

Este enfoque también redefine el criterio de _"calidad aceptable" para las piezas visibles y sin pintar. En lugar de perseguir un valor de Ra cada vez más bajo, el objetivo pasa a ser un patrón superficial uniforme y deliberado, que se perciba como un acabado intencional y no como un defecto de fabricación sin controlar. Es el mismo principio que aplican los diseñadores industriales al elegir un acabado granallado o texturizado en piezas moldeadas por inyección, en lugar de una superficie pulida a espejo.

No se trata de una técnica de nicho. El texturizado mediante máscaras y patrones es ya una disciplina consolidada dentro del moldeo por inyección, donde los procesos mecánicos, químicos y láser dotan intencionadamente a las superficies de acabados y propiedades funcionales a escala: control del brillo, agarre ergonómico, fricción o propiedades ópticas, entre otros. La ventaja de la fabricación aditiva es que este mismo resultado - que antes exigía mecanizar o grabar químicamente un molde - ahora puede generarse de forma computacional y modificarse entre series de producción, sin necesidad de herramental de texturizado dedicado.

Cada variación, sin embargo, exige preparar los datos, validar el tamaño mínimo de detalle y confirmar su efecto sobre los tiempos de impresión y las propiedades de la pieza. Por eso, el texturizado se consolida como una palanca de DFM especialmente valiosa para equipos que gestionan series cortas o productos con revisiones frecuentes, sobre todo cuando la pieza necesita un acabado visual homogéneo y no incluye superficies críticas de estanqueidad, ajuste o baja fricción.

Preguntas frecuentes sobre el enmascaramiento de líneas de capa y el texturizado

¿Añadir textura reduce la rugosidad superficial real o solo la disimula visualmente?

Principalmente, modifica la topografía de la superficie y la manera en que esta se percibe; no debe asumirse que reducirá los valores de Ra o Rz. De hecho, una textura diseñada puede incluso incrementar la rugosidad medida respecto a una superficie de referencia lisa, ya que introduce un relieve adicional e intencional. Su verdadero beneficio consiste en sustituir una marca de capa irregular y descontrolada por un patrón consistente, que se percibe como un acabado deliberado y no como un defecto. Cuando existan requisitos específicos de Ra o Rz, estos deben medirse y validarse de forma independiente a la evaluación visual.

¿Puede el enmascaramiento por textura sustituir por completo el acabado secundario?

En muchas superficies visibles, sin acoplamiento ni sellado, sí es posible: diversos casos de estudio en piezas de producción por SLS y FDM demuestran que la textura elimina la necesidad de lijar o pintar específicamente para ocultar las líneas de capa. Sin embargo, las superficies que exigen tolerancias estrechas, estanqueidad o contacto con rodamientos siguen necesitando un tratamiento dimensional posterior, sin importar la textura visual aplicada.

¿Cuál es la forma más rápida de probar el enmascaramiento por textura en un diseño existente?

Lo más práctico es comenzar con una función del laminador, como Fuzzy Skin, para comprobar si el enmascaramiento funciona bien con su geometría y material, antes de invertir tiempo en un mapa de desplazamiento integrado en el CAD. De esta forma, los parámetros del laminador pueden ajustarse e iterarse en cuestión de minutos, sin necesidad de volver a exportar el modelo.

Continuar con la Parte I

Este artículo analizó la justificación de las texturas desde la ingeniería de procesos. La Parte I, "La textura superficial como herramienta de diseño", desarrolla los argumentos de diseño y experiencia de usuario (UX): por qué las marcas líderes en calzado y electrónica de consumo tratan la textura impresa como una decisión estética deliberada, y no como un defecto que deba eliminarse. Leer la Parte I.
