Najwolniejszym elementem wielu programów rozwoju produktu pozostaje nadal walidacja fizyczna. Model CAD można zaktualizować w kilka minut, ale tradycyjne obróbka mechaniczna lub zlecone prototypowanie często wydłuża pojedynczą iterację do kilku tygodni. Szybkie prototypowanie z wykorzystaniem nowoczesnego druku 3D skraca ten cykl do około 24 godzin od decyzji projektowej do powstania gotowej części, dając zespołom inżynieryjnym systemową przewagę czasową zamiast marginalnego wzrostu efektywności.​

Dlaczego 24-godzinne prototypowanie ma znaczenie

W typowym tradycyjnym przepływie pracy wada projektowa odkryta w piątek może nie zostać fizycznie zweryfikowana aż do następnego tygodnia - po tym jak zewnętrzne firmy wycenią, przygotują do produkcji, wykonają i wyślą prototyp. Każda iteracja pochłania czas, budżet i uwagę zespołu projektowego, co z kolei zniechęca do eksperymentowania i skłania do kompromisów.​

Sprawnie zorganizowany wewnętrzny proces produkcji addytywnej pozwala weryfikować poprawki projektowe w ciągu doby – zmiany wprowadzone rano można przetestować już kolejnego popołudnia. Produkt, który kiedyś wymagał 5-6 dwutygodniowych cykli, może realistycznie przejść przez tę samą liczbę iteracji w 10-12 dni zamiast 10-12 tygodni.

Najlepsze zespoły inżynierskie utrzymują czasy cyklu poniżej jednego dnia roboczego dla pełnej walidacji funkcji, podczas gdy tradycyjne procesy prototypowania zazwyczaj wymagają 7-14 dni na iterację przy wykorzystaniu prototypów obrabianych mechanicznie lub zleconych prototypów. Dla zespołów konkurujących pod względem wydajności, personalizacji i czasu wprowadzenia na rynek, ta różnica staje się kluczowym strategicznym czynnikiem, a nie marginalnym usprawnieniem procesu.​

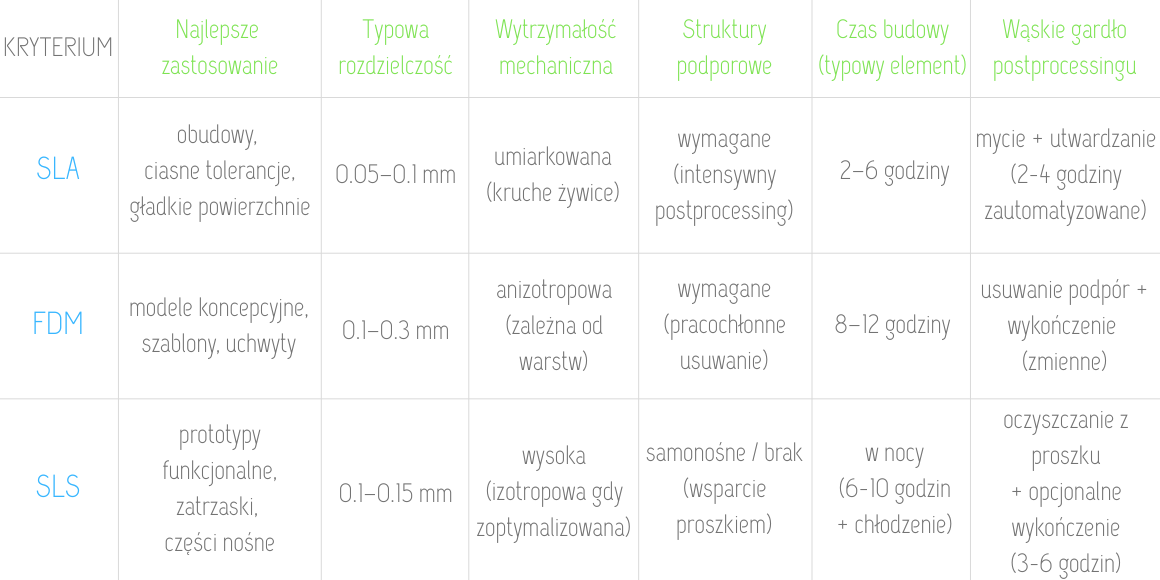

Krajobraz Technologiczny: SLA, FDM, SLS

Poszczególne technologie druku 3D nie są wymienne – każda ma swoje mocne strony, ograniczenia i strukturę kosztów, które trzeba uwzględnić już na etapie projektowania.

Stereolitografia (SLA)

SLA i jej warianty maskowane (MSLA) wykorzystują światło do utwardzania płynnej żywicy warstwa po warstwie, produkując części o wysokiej rozdzielczości i gładkich powierzchniach odpowiednich do obudów, modeli ergonomicznych i elementów o wąskiej tolerancji wymiarowej. Maszyny obecnej generacji pozwalają wykonać niewielkie złożenia w ciągu kilku godzin, przy czym czas procesu zależy głównie od wysokości wydruku, a nie od liczby elementów w komorze roboczej.

Dostępne portfolio żywic inżynieryjnych obejmuje obecnie sztywne materiały przypominające ABS, mieszanki wysokotemperaturowe, elastomery elastyczne oraz systemy wypełnione szkłem lub ceramiką dla sztywnych komponentów. Dzięki temu jedna drukarka może obsługiwać wiele różnych procesów walidacyjnych.

Do ograniczeń tej technologii należą: struktury podporowe wymagające postprocessingu, wrażliwość na parametry naświetlania i utwardzania, a także podatność na pełzanie oraz starzenie się materiału odbiegające od tradycyjnych tworzyw termoplastycznych.

Modelowanie metodą osadzania topionego materiału (FDM)

FDM wytłacza filamenty termoplastyczne, takie jak PLA, ABS, PETG lub materiały inżynieryjne jak nylon i poliwęglan, przez podgrzewaną dyszę. Drukarki typu desktop są szeroko dostępne i ekonomiczne w przypadku tworzenia modeli koncepcyjnych, przyrządów oraz uchwytów pomocniczych (non-critical fixtures). Koszty materiałów są niskie, a wiele zespołów posiada już co najmniej jedną maszynę FDM.

Jednak właściwości mechaniczne w technologii FDM są silnie anizotropowe; części są najsłabsze na styku warstw, a jakość wizualna zależy w dużym stopniu od parametrów dobranych przez operatora i postprocessingu. Złożone geometrie ze zwisami, cienkimi ściankami lub drobnymi detalami mogą skutkować długim czasem druku – 10-godzinne wydruki dla umiarkowanie skomplikowanych części są normą – oraz pracochłonnym usuwaniem podpór. W przypadku prototypów funkcjonalnych, gdzie geometria, tolerancje i wykończenie powierzchni muszą odpowiadać elementom produkcyjnym, FDM jest często lepszym rozwiązaniem jako technologia uzupełniająca niż główne narzędzie walidacji.

Selektywne spiekanie laserowe (SLS)

Technologia SLS wykorzystuje laser do spiekania warstw proszku polimerowego – zazwyczaj poliamidu PA12 lub podobnych materiałów inżynieryjnych – a niespieczony proszek stanowi naturalne podparcie, eliminując tradycyjne struktury wsporcze. Umożliwia to tworzenie skomplikowanych kanałów wewnętrznych, podcięć i zagnieżdżonych złożeń bez konieczności żmudnego usuwania podpór, co jest wadą technologii FDM i SLA.

Pod względem mechanicznym elementy drukowane w SLS mogą osiągać wytrzymałość na rozciąganie rzędu 45–50 MPa – co stanowi około 80–90% wytrzymałości PA12 formowanego wtryskowo – pod warunkiem precyzyjnej kontroli parametrów procesu, stopnia odświeżania proszku oraz postprocessingu. Sprawia to, że nadają się one do połączeń zatrzaskowych, wsporników przenoszących obciążenia oraz funkcjonalnego oprzyrządowania. Głównymi wadami są wyższe nakłady inwestycyjne, infrastruktura do obsługi proszku oraz wsadowy tryb pracy, który premiuje pełne upakowanie komory (często w cyklu nocnym) zamiast drukowania pojedynczych detali.

24-godzinny workflow: projektuj, drukuj, waliduj, iteruj

Prawdziwy cykl 24-godzinny zależy nie tyle od szybkości samej drukarki, co od zdyscyplinowanej koordynacji etapów projektowania, przygotowania, druku oraz postprocessingu.

1. Rano: projektowanie i Design for Additive Manufacturing

Cykl rozpoczyna się w systemie CAD od jasno zdefiniowanego zadania projektowego: nowej geometrii zatrzasku, poprawionego punktu montażowego lub zmodyfikowanych powierzchni stykowych obudowy. Zamiast projektować ogólnikowo i liczyć na to, że drukarka sobie poradzi, zespół stosuje zasady projektowania dla wytwarzania przyrostowego (DfAM) już od pierwszego szkicu:

• Dobór technologii druku (SLA, FDM, SLS) w oparciu o cel walidacji: weryfikację dopasowania, funkcjonalności, właściwości termicznych lub wytrzymałości mechanicznej.
• Orientacja części mająca na celu zgranie głównych kierunków obciążeń z najsilniejszymi osiami wybranego procesu – na przykład unikanie krytycznych sił działających prostopadle do układu warstw w druku FDM.
• Minimalizacja przewieszeń wymagających struktur podporowych oraz stosowanie kątów samonośnych tam, gdzie to możliwe – zazwyczaj powyżej 45° względem płaszczyzny roboczej.
• Konsolidacja złożeń wieloczęściowych w jednolite moduły (tam, gdzie to wykonalne) poprzez integrację klipsów, zawiasów i kanałów, które byłyby kosztowne lub niemożliwe do wykonania przy użyciu tradycyjnego oprzyrządowania.

Wynikiem tego etapu nie jest tylko geometria, lecz model gotowy do druku, który przewiduje specyfikę procesu wytwórczego, zamiast reagować na nią dopiero po wykryciu błędu.

2. Po południu: slicing i weryfikacja potencjalnych błędów

Gdy geometria dla danej iteracji zostaje zatwierdzona („zamrożona”), oprogramowanie typu slicer tłumaczy model na instrukcje maszynowe. Na tym etapie zadanie operatora polega nie tyle na wciśnięciu „Drukuj”, co na „ocenie ryzyka”:

• Analiza podglądu warstw w celu identyfikacji cienkich ścianek, które mogą się nieprawidłowo uformować, niepodpartych mostów narażonych na opadanie lub nagłych zmian przekroju, mogących powodować lokalne wypaczenia.
• Symulacja rozmieszczenia podpór oraz korekta orientacji lub drobnych cech geometrii w celu redukcji objętości struktur wsporczych – szczególnie w SLA i FDM, gdzie podpory generują zarówno koszty materiałowe, jak i nakład pracy.
• Weryfikacja szacowanego czasu druku pod kątem zgodności z 24-godzinnym oknem operacyjnym, aby upewnić się, że proces drukowania oraz postprocessing zmieszczą się w dniu roboczym zespołu.

Niewielka inwestycja czasu na tym etapie – kilkadziesiąt minut poświęconych na ocenę ryzyka – pozwala uniknąć nieudanych wydruków nocnych i chroni rytm całego cyklu iteracji.

3. Wieczór i noc: drukowanie bez nadzoru

Po zatwierdzeniu parametrów proces przebiega bezobsługowo. Systemy SLA i FDM mogą ukończyć mniejsze elementy w ciągu 2–6 godzin, podczas gdy procesy w technologii SLS zazwyczaj zajmują całą noc, wliczając w to czas stygnięcia. Nowoczesne maszyny automatycznie monitorują temperaturę, parametry naświetlania oraz podstawowe stany błędów, ograniczając konieczność ciągłego nadzoru.

Kluczową decyzją zarządczą jest w tym przypadku planowanie wsadu (batching):

• Gdy priorytetem jest czas uzyskania pierwszego prototypu (time-to-first-prototype), można uruchomić druk pojedynczych, kluczowych części.
• Gdy stabilny projekt przygotowywany jest do szerszych testów, bardziej ekonomiczne staje się pełne upakowanie komory roboczej.

Zespoły, które świadomie dokonują wyboru pomiędzy szybkością a stopniem wykorzystania maszyny dla każdego procesu, zyskują lepszą kontrolę zarówno nad kosztami, jak i harmonogramem.

4. Następny ranek: postprocessing bez wąskich gardeł (bottlenecks)

To właśnie na etapie postprocessingu wiele „24-godzinnych” procesów faktycznie zawodzi. Jeśli mycie, utwardzanie, oczyszczanie z proszku i wykończenie powierzchni zajmą cały dzień roboczy, przewaga wynikająca z nocnego druku znika.

W przypadku technologii SLA, automatyczne myjki i stacje utwardzania UV są zazwyczaj w stanie doprowadzić części ze stanu surowego (tzw. green state) do pełnej stabilności mechanicznej w ciągu kilku godzin – pod warunkiem, że pojemność i przepustowość tych urządzeń odpowiadają wydajności samej drukarki. W przypadku SLS, systemy automatycznego odpylania, przesiewania oraz opcjonalnego wykończenia powierzchni (takie jak szkiełkowanie czy wygładzanie wibracyjne) muszą być dobrane wydajnościowo tak, aby pełny nocny wsad mógł zostać przetworzony tego samego ranka.

Począwszy od lat 2025–2026, integracja tzw. cyfrowego wątku (digital thread) umożliwia zespołom automatyczne rejestrowanie parametrów procesu, danych partii materiału oraz warunków postprocessingu. Tworzy to pętlę sprzężenia zwrotnego, która stopniowo udoskonala reguły projektowe i pozwala przewidywać potencjalne błędy jeszcze przed rozpoczęciem druku. Podobnie rozwijają się możliwości druku wielomateriałowego, pozwalając na łączenie w jednym procesie materiałów sztywnych i elastycznych lub integrację elementów przewodzących – co dodatkowo przyspiesza cykle walidacji funkcjonalnej.

Kluczowy wniosek dotyczący wąskich gardeł: Zespoły pozbawione automatyzacji postprocessingu często obserwują, jak nominalne cykle 24-godzinne wydłużają się do 36–48 godzin. Automatyczne stacje myjąco-utwardzające (dla SLA) oraz systemy odpylania (dla SLS) stają się coraz bardziej niezbędną infrastrukturą do rzetelnego osiągania założonych czasów cyklu. Stanowi to kluczowy wyróżnik operacyjny, oddzielający życzeniowe harmonogramy od powtarzalnych wyników.

Celem nie jest uzyskanie idealnego wykończenia kosmetycznego w każdej iteracji, lecz wdrożenie przewidywalnych, powtarzalnych kroków, które dostarczą części reprezentatywne funkcjonalnie na tyle szybko, by umożliwić podjęcie kolejnej decyzji projektowej.

5. Po południu: testowanie i integracja feedbacku

Gdy prototyp jest gotowy, zespół natychmiast wykorzystuje go, aby odpowiedzieć na pytania, które zainicjowały daną iterację:

• Czy część pasuje do komponentów współpracujących bez kolizji (interference) lub nadmiernego luzu?
• Czy zatrzaski zapinają się z założoną siłą i zwalniają bez trwałego odkształcenia plastycznego?
• Czy pod reprezentatywnym obciążeniem termicznym lub mechanicznym część zachowuje się zgodnie z oczekiwaną wydajnością materiału docelowego?

Ilościowe dane zwrotne – zmierzone przemieszczenia, krzywe siła-ugięcie czy wskaźniki szczelności – trafiają bezpośrednio do modelu CAD jeszcze tego samego dnia. Zamiast traktować prototypy jako jednorazowe artefakty, zespół podchodzi do każdego wydruku jak do metodycznego eksperymentu, którego wyniki udoskonalają zarówno geometrię, jak i przyjęte założenia projektowe.

Wybór materiału: walidacja tego, co istotne

Wybór niewłaściwego materiału może dostarczyć szybkiej, lecz mylącej odpowiedzi. Celem nie jest wydrukowanie „czegoś, co wygląda jak część”, lecz „czegoś, co mówi prawdę o tej części”.

W przypadku walidacji mechanicznej odpowiednie są poliamidy (SLS) oraz żywice inżynieryjne (SLA), ponieważ ich wytrzymałość na rozciąganie, moduł sprężystości i wydłużenie mogą – przy poprawnym przetworzeniu – mieścić się w rozsądnym zakresie właściwości docelowych tworzyw termoplastycznych.

W przypadku środowisk o wysokiej temperaturze lub agresywnych chemicznie, konieczne jest stosowanie specjalistycznych żywic wysokotemperaturowych lub zaawansowanych polimerów, takich jak ULTEM czy PEEK (w kompatybilnych systemach). Pozwala to uniknąć ryzyka przeszacowania wydajności na podstawie testów z użyciem materiałów niskotemperaturowych, takich jak PLA.

W przypadku weryfikacji czysto ergonomicznej i estetycznej – komfortu chwytu, układu interfejsu, czytelności ekranu – akceptowalne są tańsze materiały i procesy, ponieważ celem jest tu ocena przestrzenna, a nie korelacja wytrzymałościowa.
Solidny proces pracy wyraźnie rozróżnia, które właściwości są weryfikowane w danej iteracji i dobiera materiały adekwatnie do celu, zamiast domyślnie wykorzystywać filament lub żywicę, która akurat znajduje się w maszynie.

Design for Additive Manufacturing (DfAM) jako dźwignia efektywności

Specyfikacje drukarek – prędkość, rozdzielczość, pole robocze – są łatwe do porównania. Jednak największe korzyści płyną zazwyczaj z decyzji projektowych, które wykorzystują specyfikę procesów przyrostowych, zamiast z nią walczyć.

Strategia podpór i orientacji modelu

W technologiach SLA i FDM struktury podporowe zużywają materiał, wydłużają czas druku i pozostawiają powierzchnie wymagające szlifowania lub obróbki wykończeniowej. Poprzez obracanie detali, lokalne pogrubianie lub pocienianie cech geometrycznych oraz wprowadzanie łagodnych skosów (tapers) lub zaokrągleń (fillets), projektanci mogą znacząco zredukować objętość podpór, zachowując jednocześnie funkcjonalność geometrii. W skali wielu iteracji projektowych takie optymalizacje pozwalają odzyskać całe dni w harmonogramie i przynieść istotne oszczędności materiałowe.

Orientacja wydruku jest równie kluczowa z punktu widzenia mechaniki. Szczególnie w przypadku FDM, ustawienie modelu tak, aby kierunki naprężeń głównych przebiegały równolegle do płaszczyzny warstw, a nie prostopadle do niej, może znacząco poprawić wytrzymałość zmęczeniową i doraźną – bez zmiany materiału czy stopnia wypełnienia. Nawet w bardziej izotropowych procesach, takich jak SLS, orientacja wpływa na naprężenia szczątkowe, jakość powierzchni na ściankach krytycznych oraz dokładność wymiarową dla pasowań ciasnych

Konsolidacja złożeń

Tradycyjne zasady DFM (projektowanie pod produkcję) w obróbce skrawaniem czy formowaniu zachęcają do podziału złożonych funkcji na wiele odrębnych części, aby uprościć oprzyrządowanie i montaż. DfAM często odwraca tę logikę. Dzięki technologiom przyrostowym, zintegrowane kanały, zintegrowane zawiasy elastyczne (living hinges), struktury kratownicowe (lattice structures) oraz zespolone elementy montażowe mogą zostać wytworzone w jednym procesie, bez zwiększania kosztów i złożoności oprzyrządowania.

Poprzez konsolidację złożeń zespoły mogą walidować zarówno funkcjonalność, jak i ergonomię montażu w mniejszej liczbie iteracji oraz przy ograniczeniu potencjalnych źródeł błędów. W późniejszym etapie, gdy projekt ewoluuje w stronę formowania wtryskowego, wnioski płynące z tych zintegrowanych prototypów pozwalają na inteligentniejszy podział części i podejmowanie bardziej celowych decyzji dotyczących oprzyrządowania, zamiast opierania się na arbitralnych podziałach konstrukcyjnych.

Rzeczywisty wpływ na różne branże

Wiele gałęzi przemysłu traktuje już szybkie prototypowanie addytywne jako standardową praktykę, a nie eksperyment:

Lotnictwo i kosmonautyka (Aerospace): Zespoły rozwojowe udokumentowały redukcję czasu realizacji prototypów (lead time) o 65–75% w przypadku złożonych zespołów wsporników. Umożliwia to testowanie wielu wariantów ścieżek przenoszenia obciążeń w czasie, który tradycyjnie pozwalałby tylko na jedną iterację. To przyspieszenie fundamentalnie zmienia ekonomię poszukiwań projektowych.

Motoryzacja (Automotive): Producenci rutynowo drukują nocą narzędzia, sprawdziany (gauges) i uchwyty wspierające linie produkcyjne, zamieniając zlecenia do narzędziowni – trwające niegdyś tygodniami – w usprawnienia wdrażane na linii już następnego dnia.

Urządzenia medyczne (Medical Devices): Konstruktorzy potrafią znacząco zagęścić iteracje projektowe - przykładowo w case study Xometry zespół w ciągu zaledwie 20 dni przeszedł przez 9 iteracji prototypu, kompresując czas między decyzją projektową a uzyskaniem istotnych danych testowych. Przyspieszenie to może wspierać efektywniejsze przygotowanie do kolejnych etapów weryfikacji i walidacji projektów regulowanych.

Wszystkie te przykłady łączy wspólny wzorzec: zespoły te nie ograniczają się do zakupu drukarek; reorganizują one swoje procesy rozwojowe wokół krótkich, efektywnych cykli iteracyjnych.

Kiedy szybkie prototypowanie nie jest właściwym narzędziem

Mimo swoich zalet, druk 3D nie zawsze jest poprawną odpowiedzią. Cykl 24-godzinny jest najbardziej wartościowy wtedy, gdy głównymi ograniczeniami są szybkość uczenia się i ryzyko projektowe, a nie koszt jednostkowy.

• W przypadku prostych, wysokowolumenowych części o stabilnych wymaganiach i rygorystycznych celach kosztowych, konwencjonalne oprzyrządowanie i formowanie pozostają bardziej ekonomiczne od momentu zatwierdzenia projektu.
• W przypadku produktów ściśle regulowanych, gdzie każdy prototyp musi powstawać w tym samym zwalidowanym procesie co produkcja seryjna, wartość ultraszybkich, roboczych iteracji może ograniczać się jedynie do wczesnej fazy koncepcyjnej.
• W przypadku części bardzo dużych lub wymagających materiałów, które nie są jeszcze dobrze obsługiwane przez procesy przyrostowe, koszt i złożoność druku mogą przewyższyć korzyści płynące z pozyskanej wiedzy.

Kluczem jest stosowanie szybkiego prototypowania tam, gdzie zmienia ono decyzje – a nie tam, gdzie jedynie produkuje droższą wersję już oczywistego rozwiązania.

Kwestie implementacyjne poza drukarką

Osiągnięcie niezawodnych cykli 24-godzinnych wymaga czegoś więcej niż tylko sprawnej maszyny.

• Integracja oprogramowania pomiędzy systemami CAD, slicerami i narzędziami do zarządzania flotą drukarek powinna minimalizować ręczną obsługę plików i konieczność ponownego wprowadzania parametrów, aby uniknąć opóźnień i pomyłek.
• Zarządzanie stanami magazynowymi materiałów i części eksploatacyjnych musi zapewniać ciągłość pracy, tak aby wartościowe pomysły nie były blokowane przez brak żywicy, proszku czy środków myjących.
• Gromadzenie danych – parametrów druku, orientacji, numerów partii materiału, warunków postprocessingu – wspiera analizę przyczyn źródłowych (root-cause analysis) w przypadku niespodziewanych awarii części i pomaga z czasem udoskonalać reguły projektowe. To systematyczne zbieranie danych jest fundamentem przepływów pracy opartych na cyfrowym wątku (digital thread), które w 2026 roku stają się standardem.
• Szkolenia są kluczowe: inżynierowie doświadczeni w tradycyjnym DFM muszą nauczyć się celowo wykorzystywać swobodę, jaką daje druk 3D (wewnętrzne kanały, struktury gradientowe, konsolidacja), jednocześnie respektując nowe ograniczenia (podpory, anizotropia, zarządzanie ciepłem).

Organizacje, które traktują te aspekty jako spójny system, a nie zestaw izolowanych narzędzi, są tymi, które niezawodnie osiągają prawdziwe cykle 24-godzinne, zamiast liczyć na sporadyczne, przypadkowe sukcesy.

Prędkość jako strategia rozwoju produktu

W szybkim prototypowaniu nie chodzi tylko o prędkość druku. To zmiana podejścia: przejście od teoretycznego planowania do empirycznej weryfikacji w tempie nieosiągalnym dla metod tradycyjnych. Gdy rano zadajesz pytanie, a następnego dnia trzymasz w ręku fizyczną odpowiedź, ryzyko przestaje być odroczoną niespodzianką – staje się w pełni zarządzalnym parametrem.

Dla firm produktowych przewaga konkurencyjna nie wynika z samej technologii, lecz z połączenia druku 3D z rygorystyczną dyscypliną i kulturą ciągłego uczenia się. Drukarka to tylko narzędzie; prawdziwa siła leży w tym, jak organizacja wokół niej projektuje, podejmuje decyzje i iteruje.
