Każdy proces addytywny z tworzyw - FDM, SLA i SLS - buduje element warstwa po warstwie. Na powierzchniach zakrzywionych i skośnych może to prowadzić do efektu schodkowego, a na innych powierzchniach do widocznej topografii zależnej od technologii, orientacji druku i parametrów procesu. W FDM są to często regularne ślady ścieżki dyszy; w SLA i SLS o odbiorze powierzchni decydują dodatkowo rozdzielczość procesu, charakterystyka materiału oraz obróbka po wydruku. Tradycyjna odpowiedź inżynierów to eliminacja tego efektu przez zmniejszenie wysokości warstwy albo usunięcie go po fakcie - szlifowaniem, wygładzaniem parami rozpuszczalnika lub malowaniem. Istnieje jednak szybsza i często tańsza alternatywa: zaprojektowanie tekstury, która nadaje powierzchni zamierzony, dominujący wzór wizualny i dotykowy, ograniczając postrzegalność sygnatury warstw zamiast próbować ją całkowicie usunąć.

Dlaczego usuwanie linii warstw jest kosztowne

Chropowatość powierzchni po wydruku jest mierzalna, nie tylko kosmetyczna. Analizy chropowatości powierzchni w druku 3D pokazują dużą rozpiętość wartości „na wyjściu z drukarki", zależną od technologii, materiału, orientacji oraz ustawień procesu. W zestawieniu Xometry części FDM z ASA osiągają około Ra 22,5 µm i Rz 114,9 µm, elementy MJF z PA12 - Ra 10–12 µm i Rz 60–70 µm, a Alumide, czyli PA12 wypełniony aluminium drukowany metodą SLS - około Ra 8 µm i Rz 50,1 µm. Żywice SLA oraz wybrane żywice Carbon DLS mogą być znacznie gładsze bezpośrednio po wydruku, z wartościami Ra rzędu 1,2–1,5 µm. Są to jednak wartości referencyjne dla konkretnych materiałów i warunków, nie uniwersalne parametry całych technologii - nowsze zestawienia przemysłowe pokazują dla SLS PA12 znacznie szersze zakresy, np. Ra 10–25 µm i Rz 60–140 µm, zależnie od materiału oraz wykończenia.

Uwaga: wartości Ra/Rz różnią się też istotnie w zależności od orientacji druku i geometrii elementu - powierzchnie horyzontalne, boczne i skierowane w dół na tym samym elemencie SLS mogą różnić się o 8–12 µm, więc jednopunktowe wartości chropowatości należy traktować jako benchmarki kierunkowe, nie stałe niezależne od orientacji. Badania przekrojowe potwierdzają, że wartości chropowatości i jej źródła znacząco różnią się między FFF, SLS, fotopolimeryzacją i material jetting, zależąc również od parametrów procesu oraz orientacji modelu.

Doprowadzenie części FDM, SLS lub MJF do poziomu wykończenia oczekiwanego od produktu konsumenckiego zwykle wymaga obróbki wtórnej. W przypadku materiałów podatnych na działanie rozpuszczalników chemiczne wygładzanie może istotnie obniżyć chropowatość: ekspozycja ABS na opary acetonu zmniejszała ją w badaniach nawet o 90% w ciągu 10 sekund, a w badaniu dotyczącym PLA zanurzenie w chloroformie umożliwiło redukcję do 97%. Wyników tych nie należy jednak traktować jako uniwersalnego zalecenia procesowego: dobór rozpuszczalnika zależy od polimeru, a metody chemiczne wymagają kontrolowanych warunków BHP, walidacji wymiarowej oraz oceny wpływu na własności części. Części wytwarzane metodą SLS mogą być następnie poddawane śrutowaniu, obróbce bębnowej (media tumbling) lub wygładzaniu parowemu. W zależności od materiału, geometrii i wybranej metody procesy te mogą istotnie obniżyć chropowatość, jednak konkretne wartości należy odnosić do parametrów danego materiału i procesu wykańczania. W przytoczonym zestawieniu dla Alumide wartości Ra spadają z około 8 µm po wydruku do zakresu około 2,5–7 µm, zależnie od zastosowanej obróbki.

Każdy z tych etapów oznacza dodatkowy czas cyklu, pracę ludzką, materiały eksploatacyjne, a w przypadku metod chemicznych - dodatkowe wymogi BHP i potencjalny wpływ na właściwości mechaniczne. W produkcji liczonej w setkach lub tysiącach egzemplarzy to koszt naliczany powtarzalnie na każdą część.

Dopracowanie parametrów procesu prasowania powierzchni (ironingu) - na przykład odstępu między przejściami głowicy oraz przepływu materiału podczas ironingu na częściach z PETG - może istotnie zmniejszyć wartości Ra i Rz jeszcze przed dodatkową obróbką wtórną. Metoda nie wymaga osobnego stanowiska wykańczania, ale wydłuża czas pracy drukarki i wymaga wolniejszego druku oraz ściślejszej kontroli procesu. Badanie to wykazało, że sam ironing (bez optymalizacji parametrów) redukuje Rz z 13,95 µm do zakresu 2,15–4,24 µm w zależności od ustawień, a optymalna kombinacja (odstęp 0,15 mm, przepływ 20%) dała najniższe wartości: Ra 0,37 µm i Rz 2,3 µm - dla tej konkretnej konfiguracji materiału i parametrów, nie jako gwarancja procesu.

Teksturowanie maskujące daje trzecią drogę: zamiast eliminować chropowatość, projektant świadomie kształtuje to, co widzi oko i czuje dłoń - kosztem przygotowania mapy tekstury, a nie czasu spędzonego na stanowisku wykańczania. To podejście ma swoje techniczne uzasadnienie kosztowe, uzupełniające argument projektowy z Części I.

Jak tekstura maskuje linie warstw i mikrodefekty

Mechanizm jest prosty, gdy rozdzieli się dwie rzeczy, które łatwo pomylić: fizyczny artefakt warstwowy i postrzegany defekt powierzchni. Linie warstw są wizualnie kłopotliwe, ponieważ są okresowe i regularne - ludzkie oko wyjątkowo dobrze wykrywa regularne, powtarzające się wzory, zwłaszcza na powierzchniach zakrzywionych lub kopulastych, gdzie efekt schodkowy jest wyostrzony.

Zaprojektowana tekstura przełamuje tę okresowość: nakładając nieregularny lub gęstszy wzór wtórny - radełkowanie, groszkowanie, fale albo losowy szum - sprawia, że częstotliwość przestrzenna tekstury dominuje w polu widzenia, a leżące pod nią „schodki" warstw przestają być rejestrowane jako defekt. Mechanizm ten dobrze ilustruje funkcja „fuzzy skin" (rozmyta skórka), popularna w slicerach, opisana w dokumentacji Bambu Studio oraz PrusaSlicer: funkcja nakłada losowe przesunięcia toru dyszy w płaszczyźnie X-Y na ścianach zewnętrznych, tworząc chropowatą powierzchnię, która rozprasza światło i redukuje widoczność linii warstw. Intensywność widocznego efektu można regulować przede wszystkim odległością między punktami oraz maksymalną głębokością losowych przesunięć - parametrami omawianymi szerzej w metodzie 2.

Centrum Zaawansowanej Produkcji i Projektowania Materiałów (CDAM), prowadzone przez Olafa Diegela, udokumentowało ten efekt bezpośrednio na elemencie SLS z technologii spiekania proszku: gładka, kopulasta powierzchnia z logo wykazywała wyraźny, silnie widoczny efekt schodkowy nawet po pomalowaniu, natomiast ta sama geometria z teksturą nałożoną w oprogramowaniu nTop wyszła z drukarki bez żadnych widocznych linii warstw - ta sama maszyna, ta sama orientacja, tekstura jako jedyna zmienna.

Firma Slant3D popularyzuje ten sam mechanizm w produkcji FDM na dużą skalę. Jak opisuje portal branżowy Hackaday, przedstawiciele firmy pokazują, że tekstura zaprojektowana i wydrukowana razem z częścią może być stosowana specjalnie po to, by przykryć wizualny efekt linii warstw. Połączenie takiej tekstury z nietypową orientacją druku - na przykład ustawieniem elementu na rogu - może dodatkowo rozproszyć sygnaturę warstw na większej powierzchni części. Jest to dźwignia dostępna na etapie przygotowania druku, lecz przed zastosowaniem produkcyjnym należy ocenić jej wpływ na podpory, czas cyklu, stabilność procesu i jakość powierzchni funkcjonalnych. Ten sam mechanizm optyczny - przełamanie okresowości wzoru - można uzyskać także bez ingerencji w geometrię czy tor narzędzia, po stronie samego materiału (metoda 4).

Cztery sprawdzone metody maskowania linii warstw

1. Mapowanie przemieszczenia (displacement) na poziomie CAD lub dedykowanego oprogramowania

Nałożenie mapy wysokości lub tekstury przemieszczenia bezpośrednio na powierzchnię modelu, jeszcze przed cięciem na warstwy. Jest to metoda o najwyższym poziomie kontroli projektowej, ponieważ amplituda, częstotliwość i wzór są zapisane w geometrii części. Dzięki temu teksturę można konsekwentnie stosować między kolejnymi wersjami modelu i partiami produkcyjnymi, pod warunkiem że jej minimalne detale są dostosowane do rozdzielczości wybranej technologii, materiału i parametrów procesu. Dedykowane narzędzia, takie jak moduł teksturowania nTop, są zaprojektowane właśnie do takiego przepływu pracy przy produkcyjnych częściach SLS i DMLS. Podobny efekt, w wariancie hybrydowym, daje import map wysokości i generowanie na ich podstawie siatki mesh w narzędziach CAD ogólnego przeznaczenia - np. w module modelowania siatkowego (mesh modelling) pakietu SolidWorks. Tam, gdzie pełne środowisko CAD nie jest potrzebne, podobną kontrolę przy niższym koszcie przygotowania zapewnia BumpMesh - darmowe narzędzie online do pracy zarówno z modelami CAD, jak i mesh, pozwalające nakładać mapy wysokości na wybrane ściany modelu.

2. Generowanie tekstury na poziomie slicera

Nowoczesne slicery mogą dodawać teksturę już na etapie generowania toru narzędzia, bez modyfikacji pliku źródłowego CAD. Funkcja „SVG modifier", dostępna w Orca Slicer i Prusa Slicer, pozwala nanieść na powierzchnię modelu gotową mapę wektorową - dając więcej kontroli nad kształtem i powtarzalnością wzoru niż metody czysto losowe, przy zachowaniu szybkości typowej dla ustawień na poziomie slicera. Funkcja „Fuzzy Skin", dostępna m.in. w Bambu Studio i PrusaSlicer, wprowadza niewielkie, losowe przesunięcia ścieżki drukowania obrysu podczas generowania G-code. W efekcie regularny obrys powierzchni zostaje zastąpiony gęstą, nieregularną linią, która tworzy kontrolowaną fakturę i ogranicza wizualną dominację linii warstw. Intensywność efektu reguluje się przede wszystkim dwoma parametrami: odległością między punktami (point distance) oraz maksymalną głębokością przesunięcia (thickness). To najszybsza metoda do testowania i iteracji, dobrze sprawdzająca się we wczesnych próbach DFM, zanim zainwestuje się w teksturę zapisaną trwale w CAD.

Warto też wspomnieć o funkcji Scarf Seam w Bambu Studio, która ogranicza widoczność szwu Z (Z-seam) przez rozłożenie przejścia między początkiem i końcem obrysu na krótkim odcinku. Nie zastępuje ona teksturowania całej powierzchni, lecz może być użytecznym uzupełnieniem w miejscach, gdzie pojedynczy szew byłby szczególnie widoczny. Efekt należy jednak zweryfikować na docelowej geometrii i materiale, ponieważ skuteczność tej funkcji zależy od kątów konturu oraz ustawień druku.

3. Orientacja druku i pochylenie części względem stołu

Wydruk pod kątem narożnym lub nieortogonalnym względem stołu roboczego zmienia sposób, w jaki linie warstw rozkładają się na powierzchniach zakrzywionych. Może to rozproszyć efekt schodkowy na większej części detalu i ograniczyć jego widoczność na pojedynczej ścianie. W połączeniu z zaprojektowaną teksturą jest to użyteczna dźwignia dostępna na etapie przygotowania druku, jednak nie zawsze bezkosztowa: orientacja może zmienić liczbę podpór, czas druku, ryzyko odkształceń oraz jakość powierzchni skierowanych w dół.

Nasze bloki testowe wydrukowane w trzech różnych orientacjach, pokazujące, jak wzór tekstury zmienia się na każdej powierzchni.

4. Tekstura materiałowa

Filamenty z domieszką cząstek, włókien lub pigmentów tworzących efekt „nakrapiania" (np. z dodatkiem włókien, ziaren mineralnych lub pigmentów o zmiennej granulacji) mogą wprowadzać wizualną losowość, która przełamuje regularność linii warstw bez zmiany geometrii CAD czy ustawień slicera. Jest to przede wszystkim metoda maskowania optycznego, przydatna wtedy, gdy model i tor narzędzia są już zamrożone. Zapewnia jednak mniejszą kontrolę nad efektem niż mapa przemieszczenia lub tekstura generowana przez slicer - efekt jest mniej powtarzalny partia-do-partii, a wybór kolorystyki i wykończenia jest ograniczony do dostępnych wariantów filamentu. Przed wdrożeniem warto potwierdzić zgodność materiału z dyszą i wymaganiami procesu, a także sprawdzić wpływ dodatków na kolor, ścieralność osprzętu oraz wymagania funkcjonalne części.

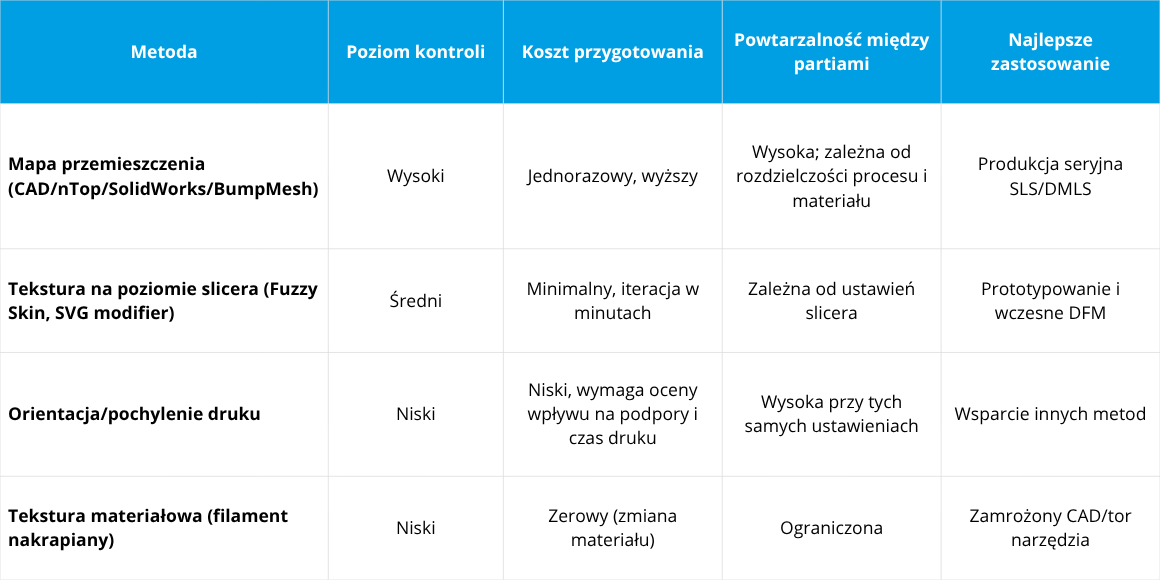

Porównanie czterech metod

Zestawiając wszystkie cztery podejścia, decyzja o wyborze metody zależy głównie od tego, na jakim etapie procesu projektowego się znajdujesz i czy CAD jest jeszcze otwarty do edycji:

Tekstura kontra wykańczanie: kompromis DFM

Ujmując to jako decyzję DFM, rachunek jest prosty: każdy mikron chropowatości usuwany przez szlifowanie, śrutowanie czy wygładzanie parowe kosztuje czas maszyny, materiały eksploatacyjne, a często i dedykowane stanowisko wykańczania. Zaprojektowana tekstura przenosi znaczną część kosztu „w górę" procesu - do jednorazowego przygotowania geometrii w CAD lub ustawień slicera. W kolejnych sztukach wzór powtarza się bez osobnego etapu ręcznego wykańczania, choć jego wpływ na czas druku, zużycie materiału i jakość krytycznych detali należy zweryfikować dla konkretnej technologii oraz geometrii.

Zmienia to również definicję „akceptowalnej jakości" dla widocznej, niemalowanej części: zamiast pogoni za niższą wartością Ra, celem staje się konsekwentny, zamierzony wzór powierzchni, który odczytywany jest jako świadome wykończenie, a nie niekontrolowany defekt - ta sama logika, którą projektanci przemysłowi stosują, specyfikując śrutowane lub teksturowane wykończenie wtryskowe zamiast gładkiego, polerowanego formowo.

To nie jest niszowa technika. Teksturowanie oparte na maskach i wzorach jest już ugruntowaną dyscypliną inżynieryjną w formowaniu wtryskowym, gdzie procesy mechaniczne, chemiczne i laserowego teksturowania maskowego są wykorzystywane do celowego wykańczania powierzchni oraz nadawania im określonych właściwości użytkowych - na przykład kontrolowanego połysku, przyczepności w dłoni, tarcia lub charakteru optycznego - w skali produkcyjnej. W formowaniu wtryskowym wzór teksturowy jest trwale wytrawiony lub wygrawerowany w gniazdzie formy, więc każda zmiana wzoru oznacza nową formę lub jej modyfikację. Przewaga druku przyrostowego polega na tym, że ten sam efekt - dawniej związany z kosztem i czasem wykonania, modyfikacji lub wymiany formy - można wygenerować obliczeniowo i zmieniać między partiami bez wykonywania dedykowanego oprzyrządowania teksturującego. Każda zmiana nadal wymaga jednak przygotowania danych, walidacji minimalnych detali wzoru i potwierdzenia jej wpływu na czas druku oraz właściwości części. To realna dźwignia DFM dla produkcji małoseryjnej lub często modyfikowanej, zwłaszcza gdy część wymaga spójnego odbioru wizualnego, ale nie ma powierzchni krytycznych pod względem szczelności, pasowania lub niskiego tarcia.

Najczęściej zadawane pytania

Czy dodanie tekstury zmniejsza rzeczywistą chropowatość powierzchni, czy tylko ją maskuje wizualnie?

Przede wszystkim zmienia topografię powierzchni i sposób jej odbioru; nie należy zakładać, że obniży wartości Ra lub Rz. Tekstura może zwiększyć mierzalną chropowatość względem gładkiej powierzchni referencyjnej, ponieważ wprowadza dodatkowy, celowy relief. Jej korzyść polega na tym, że zastępuje regularną, niekontrolowaną sygnaturę warstw konsekwentnym wzorem, który jest postrzegany jako zamierzone wykończenie, a nie defekt. Gdy wymagane są konkretne parametry Ra/Rz, należy je mierzyć i kwalifikować niezależnie od oceny wizualnej.

Czy teksturowanie maskujące może całkowicie zastąpić wtórne wykańczanie?

Na wielu widocznych powierzchniach, niestykowych i nie wymagających szczelności - tak. Studia przypadków dla części SLS i FDM z produkcji pokazują teksturę eliminującą potrzebę szlifowania czy malowania specjalnie w celu zamaskowania linii warstw. Powierzchnie wymagające wąskich tolerancji, szczelności lub kontaktu łożyskowego wciąż wymagają obróbki wymiarowej niezależnie od tekstury wizualnej.

Jaki jest najszybszy sposób przetestowania teksturowania maskującego na istniejącym projekcie?

Warto zacząć od funkcji na poziomie slicera, takiej jak Fuzzy Skin, aby zweryfikować, czy maskowanie teksturą działa dla danej geometrii i materiału, zanim zainwestuje się w mapę przemieszczenia zapisaną trwale w CAD - ustawienia slicera można iterować w kilka minut, bez ponownego eksportu modelu.

Przeczytaj Część I

Ten artykuł omówił argumentację inżynieryjną na rzecz tekstury. Część I, „Tekstura powierzchni jako narzędzie projektowe", przedstawia argument projektowy i UX-owy - wyjaśnia, dlaczego wiodące marki obuwnicze i producenci elektroniki traktują drukowaną teksturę jako świadomy wybór estetyczny, a nie wadę do wyeliminowania. Przejdź do Części I.
