Pierwszy prototyp ląduje na stole, a wszyscy pochylają się, żeby mu się przyjrzeć. Wygląda oszałamiająco, ale gdy ktoś naciska przycisk, nic się nie dzieje. Albo odwrotnie: działa bez zarzutu, ale wygląda jak projekt na szkolny konkurs naukowy sklejony taśmą.

Większość zespołów hardware trafia na to rozdroże na wczesnym etapie. Ten przewodnik omawia główne rodzaje prototypów (proof of concept, prototyp looks-like i works-like), następujące po nich serie walidacji inżynieryjnej, projektowej i produkcyjnej (EVT, DVT i PVT) oraz golden sample (próbkę wzorcową), czyli zatwierdzony egzemplarz wyznaczający standard dla produkcji masowej.

W skrócie:

• Proof of concept: Czy pomysł w ogóle może działać?
• Prototyp looks-like: Czy dobrze wygląda i dobrze leży w dłoni?
• Prototyp works-like: Czy naprawdę działa?
• Serie walidacyjne – EVT: Czy zaprojektowane rozwiązanie działa jako całość? DVT: Czy spełnia specyfikację? PVT: Czy fabryka potrafi je zbudować w skali produkcyjnej?
• Golden sample: Zatwierdzony egzemplarz, z którym porównuje się każdą jednostkę produkcyjną.

Czym jest prototyp?

Prototyp to wczesna wersja produktu, którą budujesz, aby odpowiedzieć na konkretne pytanie, zanim zaangażujesz się w produkcję. Skoro ma odpowiedzieć tylko na to pytanie, może być niedokończony. Jeden obiekt rzadko pozwala sprawdzić jednocześnie formę, funkcję i możliwość wytworzenia: dopracowany model wyglądu często nie ma miejsca na elektronikę, a surowy układ funkcjonalny nie przekona kupującego. Dlatego zespoły używają kilku rodzajów prototypów, z których każdy ma jedno zadanie, a w naszym procesie projektowania produktu każdy z nich jest punktem kontrolnym. Nasze usługi produkcji prototypów obejmują budowę od proof of concept po końcowe prototypy przed oprzyrządowaniem (pre-tooling prototypes, czyli zaawansowane prototypy budowane, zanim zdecydujesz się na oprzyrządowanie produkcyjne).

Proof of concept (PoC): czy pomysł może działać?

Proof of concept (PoC) to prosty, zwykle fizyczny test jednej kluczowej zasady, np. mechanizmu, komponentu elektronicznego albo nowego sposobu łączenia części. Szybkość jest tu ważniejsza niż dopracowanie, dlatego zespoły używają gotowych komponentów z półki, płytek deweloperskich, kartonu, pianki oraz części drukowanych w 3D lub wycinanych laserem. PoC ma największe znaczenie wtedy, gdy produkt opiera się na czymś, czego nikt wcześniej nie zbudował. Jeśli kluczowa technologia sprawdziła się już w porównywalnym produkcie, często możesz przejść od razu do prototypów looks-like i works-like. Jeśli jednak używasz jej w nowy sposób albo w innym rozmiarze, o innej mocy lub przy innym koszcie, szybki PoC nadal jest tanim ubezpieczeniem.

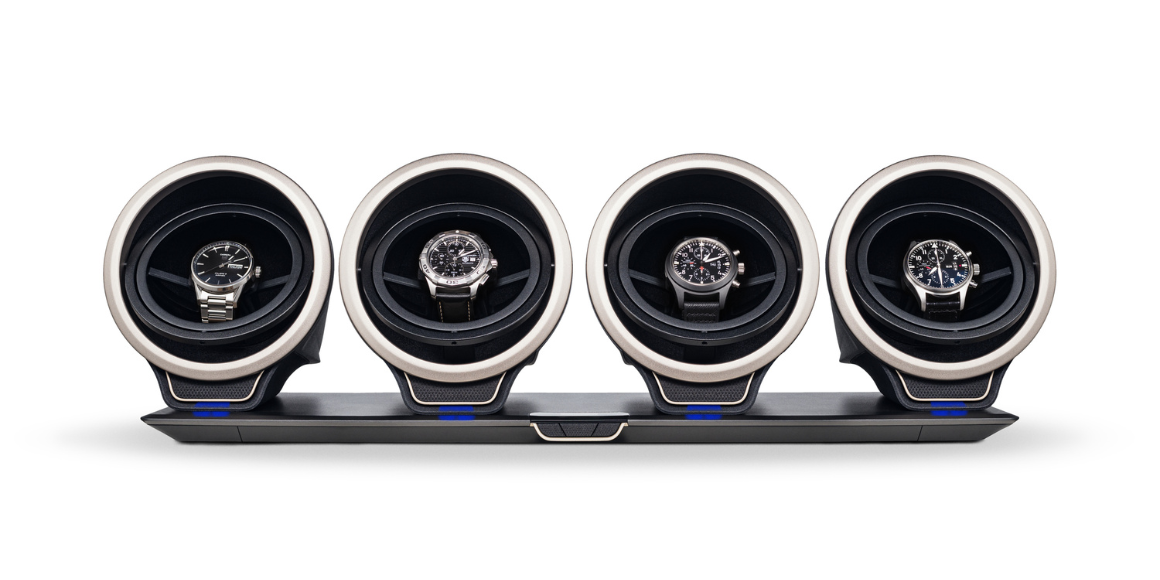

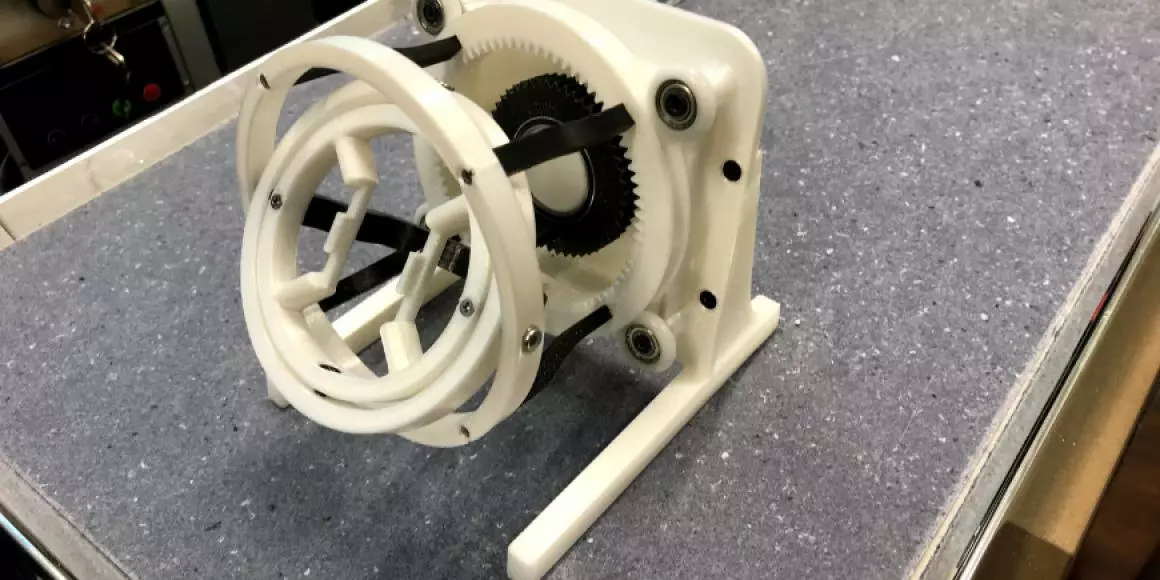

Przykład: rotomat POTZ Balance z naszego portfolio. Rotomat utrzymuje nakręcony zegarek automatyczny, gdy nie masz go na nadgarstku, a sama kategoria produktów jest dobrze znana. Mechanizm żyroskopowy, który odzwierciedla naturalny ruch nadgarstka, również znają rotomaty z wyższej półki, ale w tym projekcie dodaliśmy do niego ruch obrotowy, dzięki któremu zegarek jest nakręcany w pozycji niemal pionowej. To rozwiązanie było nowe i nie wiedzieliśmy, czy zadziała. Dlatego zbudowaliśmy najpierw sam mechanizm, nie myśląc o stylistyce ani o tym, jak go zakryć. Dopiero gdy zadziałał, wróciliśmy do fazy koncepcyjnej i zaprojektowaliśmy dla niego obudowę klasy premium, jakiej wymaga taki produkt. Następnie, w fazie projektowania mechanicznego, zamieniliśmy proof of concept w gotowy produkt z działającymi mechanizmami, używając części od różnych producentów, które mieściły się w zaprojektowanej przestrzeni. Pełną historię usłyszysz w IDology #2: Prototyping in product development.

Prototyp looks-like: czy dobrze wygląda i dobrze leży w dłoni?

Prototyp looks-like, nazywany też modelem wyglądu, pokazuje, jak gotowy produkt będzie wyglądał i jak będzie leżał w dłoni: rozmiar, kształt, proporcje, kolor i wykończenie. Nie musi działać. Przyciski mogą być atrapami, a ekran może zastąpić naklejka.

Zbuduj go wtedy, gdy ludzie muszą zobaczyć produkt i wziąć go do ręki: na prezentacje dla inwestorów, do zebrania opinii klientów o rozmiarze i ergonomii, do zdjęć produktowych oraz do decyzji dotyczących koloru, materiału i wykończenia (CMF). Wczesne wersje mogą powstać w kilka godzin z pianki, gliny lub kartonu. Późniejsze to szlifowane, gruntowane i malowane części drukowane w 3D lub obrabiane na maszynach sterowanych numerycznie (CNC), a to właśnie wykończenie generuje największą część kosztów.

Crowdfunding? Sam model looks-like nie wprowadzi projektu sprzętowego na Kickstartera. Zasady Kickstartera dla projektów sprzętowych wymagają działających prototypów i nie dopuszczają fotorealistycznych renderów. Pokaż model looks-like razem z działającym prototypem.

Pułapka. Piękna obudowa może ukrywać problemy inżynieryjne. Jeśli nikt nie sprawdził, czy mieszczą się w niej bateria, płytka drukowana i antena, udowodniono tylko wygląd zewnętrzny. Dlatego nasi projektanci przed zamrożeniem kształtu potwierdzają z zespołem elektroników, że wszystko się zmieści.

Prototyp works-like: czy naprawdę działa?

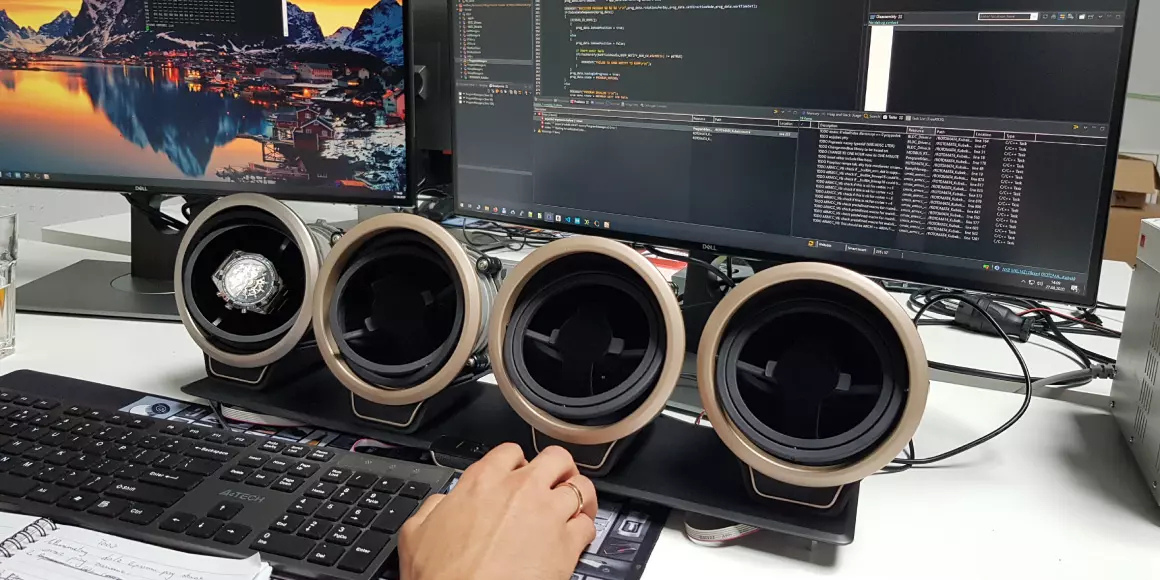

Prototyp works-like (funkcjonalny) potwierdza działanie: mechanizmy, elektronikę i oprogramowanie układowe. Wczesne wersje łączą płytki deweloperskie, czujniki i gotowe części z szybko wykonanymi elementami drukowanymi w 3D lub obrabianymi mechanicznie. Wyglądają surowo i to jest w porządku.

W miarę dojrzewania projektu zespoły przechodzą na własne płytki drukowane oraz wytrzymałe części obrabiane CNC lub drukowane w 3D w wysokiej rozdzielczości, a część używa niskonakładowych form aluminiowych lub drukowanych w 3D (oprzyrządowanie miękkie lub pomostowe: tańsze formy do ograniczonych nakładów lub na czas do uruchomienia oprzyrządowania produkcyjnego). Prototyp zaczyna przypominać produkt końcowy, ale projekt wciąż się zmienia, a części powstają procesami prototypowymi, więc nie dowodzi on, że produkt jest gotowy do produkcji masowej. Tym zajmują się serie EVT, DVT i PVT.

Uwaga dotycząca bezpieczeństwa: otwarte układy z odsłoniętym okablowaniem zostawiaj na stole warsztatowym. Zanim egzemplarz trafi do użytkowników testowych, inwestorów lub na targi, zabezpiecz obudową części pod napięciem i zleć ocenę jego bezpieczeństwa elektrycznego, zwłaszcza przy zasilaniu sieciowym lub bateriach litowych.

Przepisy UE ustanawiają dodatkowe warunki prezentowania urządzeń elektronicznych, które nie spełniają jeszcze wymagań. Zgodnie z dyrektywą RED 2014/53/UE (art. 9 ust. 2) urządzenia radiowe niezgodne z wymaganiami można wystawiać na targach tylko z widocznym oznaczeniem, że nie mogą być sprzedawane ani oddawane do użytku do czasu uzyskania zgodności. Można je demonstrować tylko wtedy, gdy odpowiednie środki, określone przez każde państwo członkowskie, zapobiegają szkodliwym zakłóceniom, zaburzeniom elektromagnetycznym oraz zagrożeniom dla zdrowia, bezpieczeństwa lub mienia. Dyrektywa EMC 2014/30/UE (art. 5 ust. 3) zawiera podobny wyjątek dla pozostałych urządzeń elektronicznych, ograniczony do zaburzeń elektromagnetycznych.

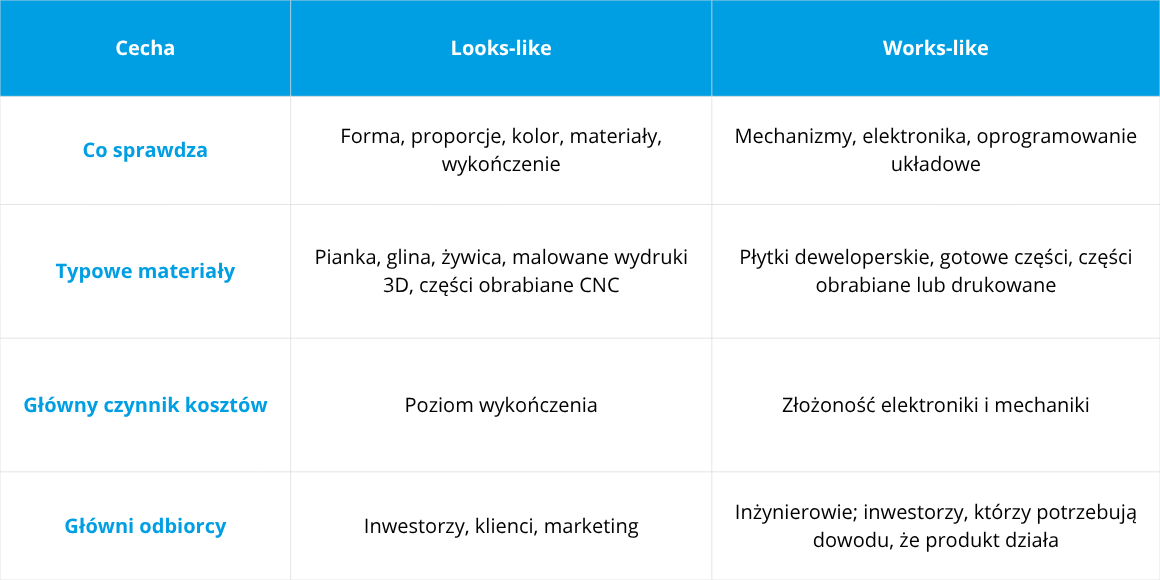

Prototyp looks-like a works-like: jaka jest różnica?

Równoległe budowanie obu prototypów często oszczędza czas, pod warunkiem że oba zespoły pracują na tym samym układzie wnętrza, dzięki czemu obudowa i elementy wewnętrzne do siebie pasują.

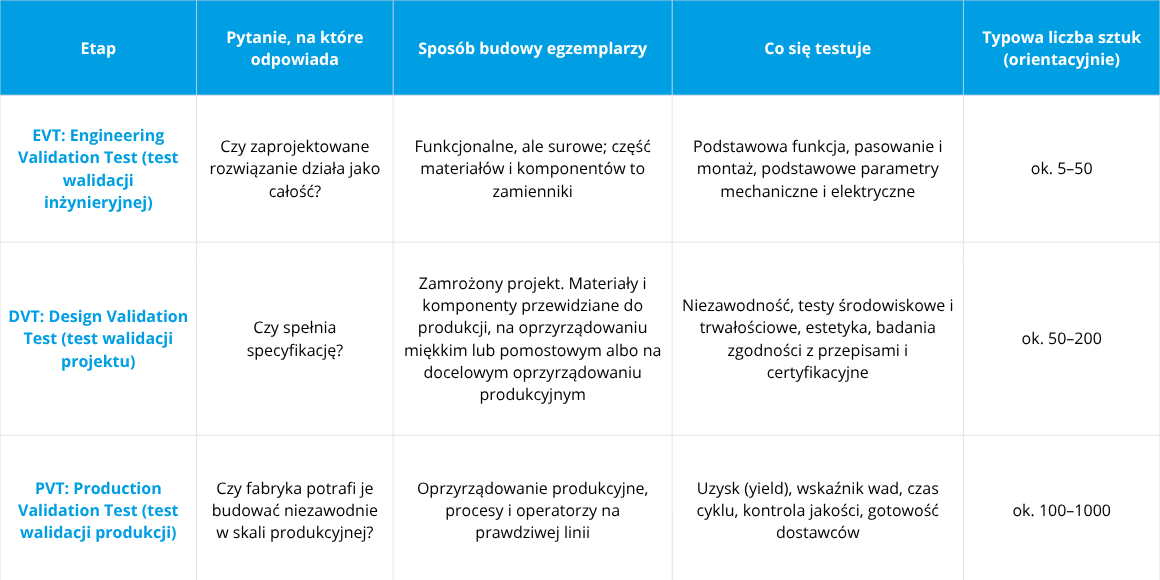

EVT, DVT i PVT: od prototypu do produkcji

Ostatecznie ścieżki looks-like i works-like łączą się w jeden produkt podczas trzech serii walidacyjnych przed produkcją masową. Zespoły łączą je w różnych momentach: jedne integrują prototypy looks-like i works-like już na EVT, inne wprowadzają ostateczną estetykę dopiero na DVT.

Liczby sztuk są orientacyjnymi zakresami ze źródeł OpusFab (produkty konsumenckie i przemysłowe) oraz Venture Electronics (budowy płytek PCB). Twoje będą zależeć od produktu i budżetu.

Uzgodnij nazwy na początku. Niektóre firmy dodają etap pilotażowy między DVT a PVT, a inne nazywają EVT „prototypem funkcjonalnym”, dlatego potwierdź terminy z producentem. Próbka przedprodukcyjna (PPS) nie jest osobnym etapem. To próbka, którą fabryka wykonuje na oprzyrządowaniu produkcyjnym, z materiałów produkcyjnych, do Twojej akceptacji. W zależności od fabryki pochodzi z ostatniej serii DVT (jeśli ta seria powstała na docelowym oprzyrządowaniu) albo z pierwszej serii PVT. W sekcji o golden sample poniżej wyjaśniamy, jak staje się ona wzorcem dla produkcji masowej.

Opcjonalnie: końcowy prototyp przed oprzyrządowaniem. Część zespołów dodaje pod koniec EVT jeden zaawansowany egzemplarz (pre-tooling prototype), wykonany przez odlewanie próżniowe lub precyzyjną obróbkę CNC, aby wychwycić ostatnie problemy, zanim zatwierdzi się oprzyrządowanie. Wygląda i działa jak produkt końcowy, ale nie powstaje na oprzyrządowaniu produkcyjnym, i to odróżnia go od golden sample.

Zaplanuj certyfikację przed DVT. Jeśli produkt wymaga oznaczenia CE (UE) lub autoryzacji Federalnej Komisji Łączności (FCC, USA), próbki do badań to często egzemplarze DVT, choć niektóre zespoły certyfikują egzemplarze PVT (Hubble). OpusFab szacuje, że badania FCC, CE lub UL (Underwriters Laboratories) zajmują od 6 do 12 tygodni, więc zarezerwuj laboratorium z wyprzedzeniem. Pierwsze sprawdzenie RF wykonuj na egzemplarzach EVT, a wstępne badania zgodności elektromagnetycznej (EMC pre-compliance) na egzemplarzach DVT, przed badaniami formalnymi. Jeśli produkt ma moduł radiowy, dodaj wstępne pomiary RF z antenami produkcyjnymi w obudowie produkcyjnej. Niezaliczony test formalny może oznaczać kolejną rewizję płytki drukowanej i ponowne badanie.

Zaangażuj fabrykę wcześnie. Projektowanie z myślą o produkcji (DFM) zaczyna się na długo przed EVT, ale formalny przegląd DFM przed zwolnieniem oprzyrządowania opłaca się najbardziej. Producent może wskazać nierównomierną grubość ścianek, ostre naroża wewnętrzne, brak pochyleń technologicznych (draft angles) i zbyt ciasne tolerancje, dopóki ich poprawienie jest jeszcze tanie.

Ile kosztują prototypy i oprzyrządowanie?

Koszty prototypów rosną wraz z wiernością odwzorowania (wszystkie ceny w dolarach amerykańskich). Prosta obudowa drukowana w 3D może kosztować od 10 do 50 USD, jeśli zamawiasz wydruk samodzielnie. W jednym z naszych projektów z 2022 roku ręcznie wykończony, malowany prototyp z działającymi gumowymi przyciskami kosztował około 2000 USD, głównie z powodu pracy przy wykończeniu. Traktuj te kwoty jako przykłady, nie wyceny.

Koszty oprzyrządowania różnią się znacznie bardziej. Formlabs, producent drukarek 3D, podaje, że formy wtryskowe do tworzyw sztucznych kosztują od ok. 100 USD (prosta, drukowana w 3D forma niskonakładowa) do 100 000 USD lub więcej (złożona, wielogniazdowa forma stalowa), a formy aluminiowe na ok. 1000–5000 sztuk – ok. 2000–5000 USD. Formy drukowane zwykle pozwalają wykonać setki części, a w tworzywach technicznych mniej. Zdobądź wyceny dla własnej części.

Gdy forma jest już wykonana, usuwanie metalu jest łatwe, ale jego dodawanie jest trudne. Zmniejszenie grubości ścianki lub powiększenie otworu oznacza dołożenie metalu do narzędzia, a przy formach wykonanych w technologii rapid tooling (szybkiego wytwarzania oprzyrządowania) może to oznaczać wykonanie formy od nowa (Protolabs). Nawet mała zmiana zwiększa koszt i wydłuża czas realizacji.

Dlatego prototypy, które warto zbudować przed oprzyrządowaniem, to zwykle prototypy funkcjonalne i sprawdzające pasowanie, kosztujące znacznie mniej niż malowany model. Przy taniej formie aluminiowej dodatkowa runda może się nie opłacać, a przy złożonym oprzyrządowaniu stalowym to tanie ubezpieczenie. Właściwe pytanie nie brzmi „prototyp czy oprzyrządowanie”, tylko ile ryzyka usuwa każda dodatkowa runda, zanim zdecydujesz się na formę.

Czym jest golden sample w produkcji?

Prototyp istnieje po to, by czegoś Cię nauczyć. Golden sample istnieje po to, by rozstrzygnąć, jak wygląda „właściwy” produkt. To egzemplarz referencyjny, który fabryka wykonuje na oprzyrządowaniu produkcyjnym, z komponentów i materiałów produkcyjnych, a Ty formalnie zatwierdzasz go przed produkcją masową. Niektóre fabryki nazywają go też approval sample (próbka zatwierdzająca) lub master sample. Utrwala uzgodnione materiały, kolor, wykończenie, działanie i opakowanie, zwykle w kilku identycznych, podpisanych kopiach.

Czasem określenia „golden sample” używa się luźno wobec końcowego prototypu przed oprzyrządowaniem. W produkcji i kontroli jakości oznacza ono jednak referencyjny egzemplarz wykonany w fabryce, opisany powyżej, i w tym znaczeniu używamy go w tym przewodniku.

Kiedy się go zatwierdza? Golden sample to zwykle podpisana kopia zatwierdzonej próbki przedprodukcyjnej (PPS). Niektóre źródła umieszczają ten moment na końcu DVT (Sofeast), inne na PVT lub w serii pilotażowej (Audecy). Liczy się sposób wykonania, nie nazwa etapu: egzemplarz musi pochodzić z docelowego oprzyrządowania produkcyjnego i być wykonany z materiałów, które będą używane w produkcji seryjnej. Egzemplarze DVT wykonane na oprzyrządowaniu miękkim lub pomostowym tego warunku nie spełniają. Uzgodnij z producentem moment zatwierdzenia na piśmie.

Dlaczego to ważne. Bez golden sample „dobra jakość” jest kwestią opinii. Jeśli partia przyjdzie z innym wykończeniem lub luźniejszym pasowaniem, obie strony mogą wskazać podpisany przez siebie wzorzec, a inspektorzy używają go podczas kontroli w trakcie produkcji i przed wysyłką. Po zatwierdzeniu porównujemy z nim pierwsze egzemplarze produkcyjne i uzgadniamy poprawki z fabryką.

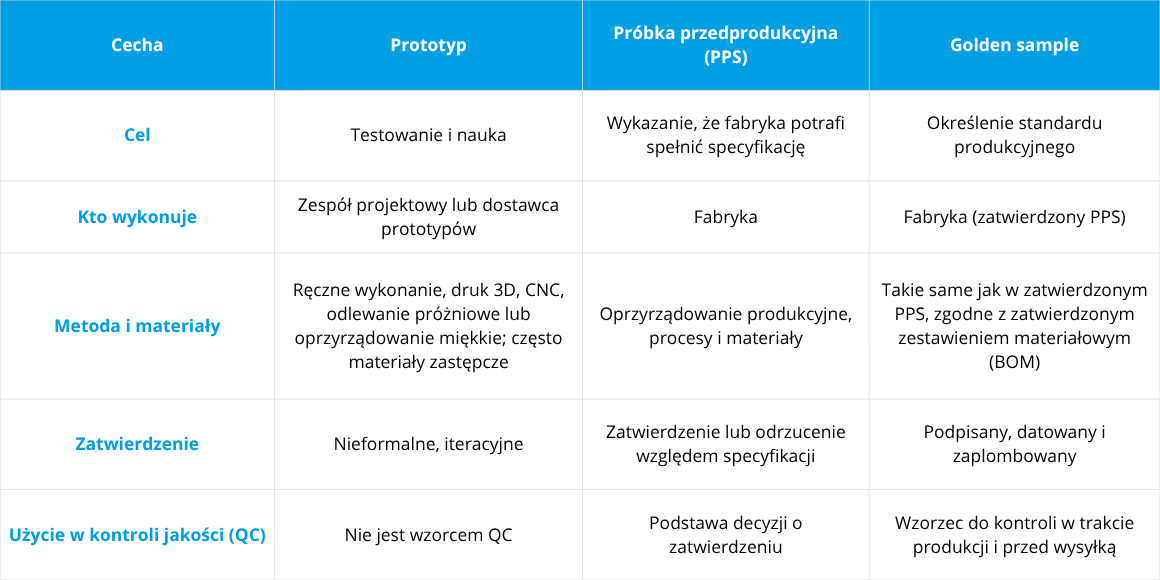

Golden sample, próbka przedprodukcyjna i prototyp: różnice

PPS to dowód fabryki, że potrafi wykonać Twój projekt na prawdziwej linii. Zatwierdzasz go albo odsyłasz do poprawy; jedna lub dwie rundy to częsty przypadek przy nowym produkcie. Zatwierdzone kopie PPS stają się Twoimi egzemplarzami golden sample. PPS nie jest serią PVT: to mała próbka do Twojej akceptacji, a PVT sprawdza, czy linia potrafi powtórzyć ten wynik w skali produkcyjnej. Prototyp to osobna ścieżka: dowodzi, że projekt działa, ale nie że fabryka potrafi go wykonać.

Golden sample działa razem z pisemną specyfikacją, podpisanym zestawieniem materiałowym (BOM) i listą kontrolną QC, a nie je zastępuje.

Jak zatwierdzić golden sample w 5 krokach

1. Zamroź projekt i napisz specyfikację. Opisz materiały, wymiary, tolerancje, kolor (odniesienie Pantone lub RAL albo wartość mierzona z dopuszczalnym odchyleniem), wykończenie, etykiety i opakowanie.
2. Sprawdź próbki przedprodukcyjne. Przetestuj działanie i wykończenie względem specyfikacji, a następnie zatwierdź je albo odeślij z konkretnymi uwagami na piśmie.
3. Podpisz, opatrz datą i zaplombuj. Obie strony podpisują i wskazują wersję specyfikacji, aby nikt nie mógł po cichu podmienić próbki.
4. Zrób kopie i przechowuj je właściwie. Zachowaj co najmniej po jednej kopii dla siebie, fabryki i firmy inspekcyjnej: zaplombowane, opisane i chronione przed światłem, ciepłem i wilgocią.
5. Aktualizuj go przy zmianach. Zatwierdź nową próbkę, jeśli zmieniasz materiał, komponent lub dostawcę. Sofeast sugeruje odświeżanie próbek krytycznych pod względem koloru co 6–12 miesięcy.

Unikaj dwóch błędów: zatwierdzania, zanim projekt i oprzyrządowanie są stabilne, oraz trzymania tylko jednej kopii. Tam, gdzie liczy się wykończenie, zatwierdź też próbki graniczne (limit samples), pokazujące najgorsze dopuszczalne odchylenie, aby inspektorzy mogli oceniać egzemplarze z pogranicza normy względem fizycznego wzorca.

Czy golden sample jest wiążący prawnie?

Golden sample nie jest umową, ale może stać się jej częścią. Zgodnie z Konwencją NZ o umowach międzynarodowej sprzedaży towarów (CISG) towar musi mieć właściwości próbki, którą sprzedawca przedstawił kupującemu, chyba że strony uzgodniły inaczej (art. 35 ust. 2 lit. c). CISG obejmuje wiele transgranicznych transakcji handlowych między przedsiębiorcami, ale nie każde państwo jest jej stroną (np. Wielka Brytania, Indie i Tajwan nie są; sprawdź listę statusu UNCITRAL), a strony mogą ją wyłączyć w umowie (art. 6). Polska jest stroną CISG, więc konwencja może mieć zastosowanie do umów między polską firmą a kontrahentem z innego państwa-strony.

W USA Jednolity Kodeks Handlowy (UCC) traktuje próbkę stanowiącą część podstawy transakcji jako wyraźną gwarancję (express warranty), że towar będzie jej odpowiadał (UCC § 2-313). Wskaż golden sample w umowie dostawy, powiąż go ze specyfikacją i jej wersją oraz poproś prawnika o przejrzenie sformułowań. To nie jest porada prawna.

Jaki prototyp jest Ci teraz potrzebny?

• Czy pomysł w ogóle może działać? Proof of concept.
• Czy inwestorzy lub klienci polubią wygląd i wrażenia z użytkowania? Prototyp looks-like, a do tego prototyp works-like lub demo, jeśli muszą zobaczyć, że działa.
• Czy działa mechanizm, czujnik lub obwód? Prototyp works-like.
• Czy projekt jest gotowy do oprzyrządowania? Serie EVT, a w razie potrzeby końcowy prototyp przed oprzyrządowaniem.
• Czy spełnia specyfikację na częściach przewidzianych do produkcji? DVT.
• Czy fabryka potrafi je niezawodnie zbudować w skali produkcyjnej? PVT.
• Jak zapewnić, żeby każdy egzemplarz produkcyjny odpowiadał zatwierdzonemu wzorcowi? Golden sample, stosowany razem z pisemną specyfikacją i listą kontrolną QC.

Najczęściej zadawane pytania (FAQ)

Co oznaczają skróty EVT, DVT i PVT?
To skróty od Engineering Validation Test, Design Validation Test i Production Validation Test (testy walidacji: inżynieryjnej, projektowej i produkcyjnej). EVT sprawdza, czy zaprojektowane rozwiązanie działa jako całość, DVT – czy spełnia specyfikację, a PVT – czy fabryka potrafi je budować niezawodnie w skali produkcyjnej.

Czym różni się golden sample od próbki przedprodukcyjnej?
Próbka przedprodukcyjna (PPS) to egzemplarz, który fabryka przedstawia, aby wykazać, że potrafi zbudować Twój projekt na oprzyrządowaniu produkcyjnym. Po Twoim zatwierdzeniu podpisane kopie stają się egzemplarzami golden sample, z którymi porównuje się każdy kolejny egzemplarz.

Ile egzemplarzy golden sample potrzebuję?
Co najmniej trzy: jeden dla Ciebie, jeden dla fabryki i jeden dla firmy inspekcyjnej.

Wciąż zastanawiasz się, co zbudować w następnej kolejności? Umów konsultację dotyczącą prototypowania, a pomożemy Ci wybrać właściwy krok.
