El primer prototipo llega a la mesa y todos se inclinan para verlo de cerca. Se ve espectacular, pero cuando alguien presiona el botón, no pasa nada. O al revés: funciona a la perfección, pero parece un proyecto de feria de ciencias sostenido con cinta adhesiva.

La mayoría de los equipos de hardware se topa con esta disyuntiva desde temprano. Esta guía recorre los principales tipos de prototipos (prueba de concepto, looks-like y works-like), las pruebas de validación de ingeniería, diseño y producción (EVT, DVT y PVT) que les siguen, y la muestra maestra (golden sample), que fija el estándar para la producción en serie.

En resumen

• Prueba de concepto: ¿puede funcionar la idea?
• Prototipo looks-like: ¿se ve y se siente como debe?
• Prototipo works-like: ¿realmente funciona?
• EVT: ¿funciona el diseño de ingeniería como un todo? DVT: ¿cumple la especificación? PVT: ¿puede la fábrica producirlo a escala?
• Muestra maestra (golden sample): la unidad aprobada con la que se compara cada unidad de producción.

¿Qué es un prototipo?

Un prototipo es una versión temprana de un producto que se construye para responder a una pregunta concreta antes de comprometerse con la producción. Como solo debe responder a esa pregunta, puede estar inacabado. Un solo objeto rara vez prueba a la vez forma, función y fabricabilidad: un modelo looks-like pulido suele no tener espacio para la electrónica, y un banco de pruebas funcional sin carcasa no convencerá a un comprador.

Por eso los equipos usan varios tipos de prototipo, cada uno con una sola tarea. En nuestro proceso de diseño de producto, cada uno actúa como un punto de control. Nuestros servicios de fabricación de prototipos cubren desde la prueba de concepto hasta los prototipos finales previos al herramental (utillaje): construcciones de etapa avanzada que se realizan antes de comprometerse con el herramental definitivo de producción.

Prueba de concepto (PoC): ¿puede funcionar la idea?

Una prueba de concepto (PoC, por proof of concept) es un ensayo básico, normalmente físico, de un principio central: un mecanismo, un componente electrónico o una nueva forma de unir piezas. La velocidad importa más que el acabado, así que se recurre a componentes comerciales estándar, placas de desarrollo, cartón, espuma y piezas impresas en 3D o cortadas con láser.

Una PoC es especialmente útil cuando su producto depende de algo que nadie ha fabricado antes. Si la tecnología central ya está probada en un producto comparable, a menudo puede pasar directamente a los prototipos looks-like y works-like. Pero si la usa de una forma nueva, o con otro tamaño, otra potencia u otro costo, una PoC rápida sigue siendo un seguro barato.

Ejemplo: el cargador de cuerda POTZ Balance

Un ejemplo claro es el cargador de cuerda (watch winder) POTZ Balance, de nuestro portafolio. Un cargador de cuerda mantiene en movimiento un reloj automático mientras no está en la muñeca, y esta categoría de producto está muy consolidada. El movimiento giroscópico que imita el movimiento natural de la muñeca también es conocido entre los cargadores de gama alta, pero en este proyecto añadimos un giro adicional que permite dar cuerda al reloj en posición casi vertical.

Esa solución era nueva y no sabíamos si funcionaría. Por eso construimos primero ese mecanismo, sin pensar en el estilo ni en cómo cubrirlo. Solo cuando funcionó volvimos a la fase de concepto para diseñar una carcasa premium, digna de un producto de gama alta. Después, en la fase de diseño mecánico, convertimos la prueba de concepto en un producto real con mecanismos funcionales, usando piezas de distintos fabricantes que encajaran en el espacio que habíamos diseñado. Escuche la historia completa en IDology #2: Prototyping in product development.

Prototipo looks-like: ¿se ve y se siente como debe?

Un prototipo looks-like, también llamado modelo de apariencia, muestra cómo se verá y se sentirá el producto terminado: tamaño, forma, proporciones, color y acabado. No necesita funcionar: los botones pueden ser ficticios y una calcomanía puede hacer las veces de pantalla.

Constrúyalo cuando las personas necesiten ver y sostener el producto: presentaciones a inversionistas, opiniones de clientes sobre tamaño y ergonomía, fotografía de producto y decisiones de color, material y acabado (CMF). Las primeras versiones pueden ser de espuma, arcilla o cartón, y se hacen en pocas horas. Las posteriores son piezas impresas en 3D o mecanizadas con control numérico por computadora (CNC), lijadas, imprimadas y pintadas, y ese acabado es donde se va el costo.

Financiamiento colectivo y el error típico

Crowdfunding. Un modelo looks-like por sí solo no basta para llevar un proyecto de hardware a Kickstarter. Las reglas de hardware de Kickstarter exigen prototipos funcionales y no permiten renderizados fotorrealistas. Muestre el modelo looks-like junto con un prototipo que funcione.

El error típico: una carcasa preciosa puede ocultar problemas de ingeniería. Si nadie comprobó que la batería, la placa de circuito y la antena caben en su interior, solo habrá demostrado el exterior. Por eso nuestros diseñadores confirman con el equipo de electrónica que todo cabe antes de cerrar la forma definitiva.

Prototipo works-like: ¿realmente funciona?

Un prototipo works-like (funcional) demuestra el comportamiento: los mecanismos, la electrónica y el firmware. Las primeras versiones combinan placas de desarrollo, sensores y piezas comerciales con otras impresas en 3D o mecanizadas rápidamente. Se ven rudimentarias, y no pasa nada.

A medida que madura el diseño, se pasa a placas de circuito impreso a medida y a piezas robustas, mecanizadas con CNC o impresas en 3D de alta resolución. Algunos equipos usan además moldes de aluminio o impresos en 3D para bajo volumen (soft tooling o bridge tooling: moldes de menor costo, fabricados para cantidades limitadas o para cubrir el tiempo hasta que esté listo el herramental de producción). El prototipo empieza a parecerse al producto final, pero el diseño aún cambia y las piezas se fabrican con procesos de prototipado, de modo que no puede demostrar que el producto esté listo para la producción en serie. Esa es la función de las construcciones EVT, DVT y PVT.

Nota de seguridad y marco normativo

Mantenga en el banco de trabajo los prototipos abiertos con cableado expuesto. Antes de entregar una unidad a usuarios de prueba, inversionistas o una feria comercial, proteja las partes bajo tensión y someta la unidad a una revisión de seguridad eléctrica, sobre todo si funciona con corriente de red o baterías de litio.

Las normas de la UE añaden condiciones para exhibir electrónica que aún no cumple la normativa. Conforme a la Directiva de Equipos Radioeléctricos (art. 9, apartado 2), un equipo radioeléctrico no conforme puede exhibirse en una feria solo con un letrero visible que indique que no puede venderse ni ponerse en servicio hasta que cumpla. Solo puede hacerse una demostración si se adoptan medidas adecuadas, conforme a lo que disponga cada Estado miembro, que eviten interferencias perjudiciales, perturbaciones electromagnéticas y riesgos para la salud, la seguridad o los bienes. La Directiva de Compatibilidad Electromagnética (art. 5, apartado 3) prevé una excepción similar para otros equipos electrónicos, limitada a las perturbaciones electromagnéticas.

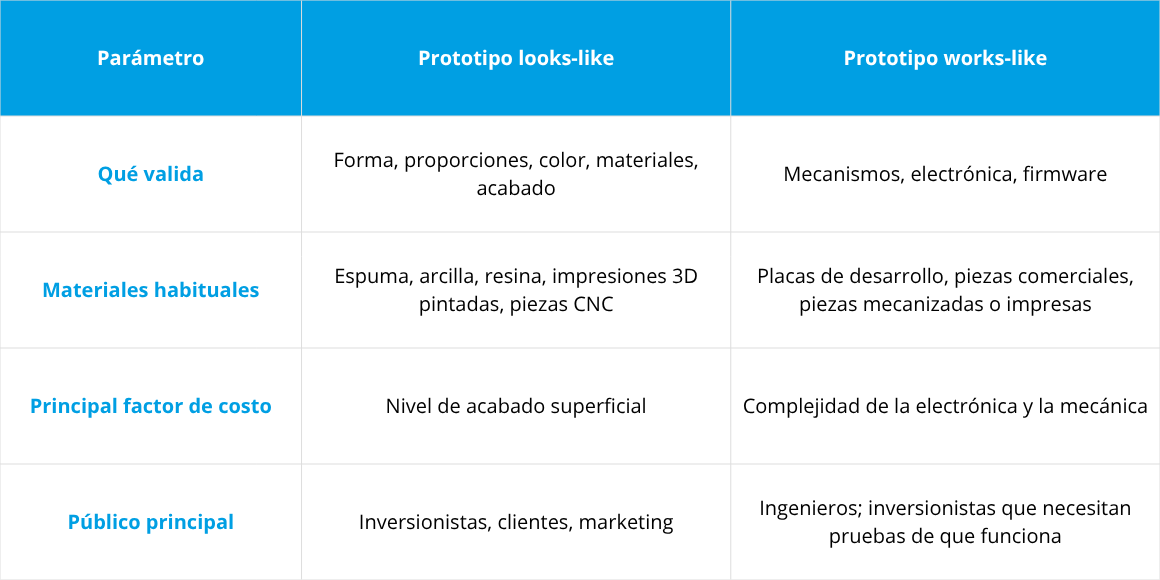

Prototipo looks-like vs. works-like: ¿cuál es la diferencia?

Construir ambos en paralelo suele ahorrar tiempo, siempre que los dos equipos trabajen sobre la misma distribución interna para que la carcasa y los componentes encajen.

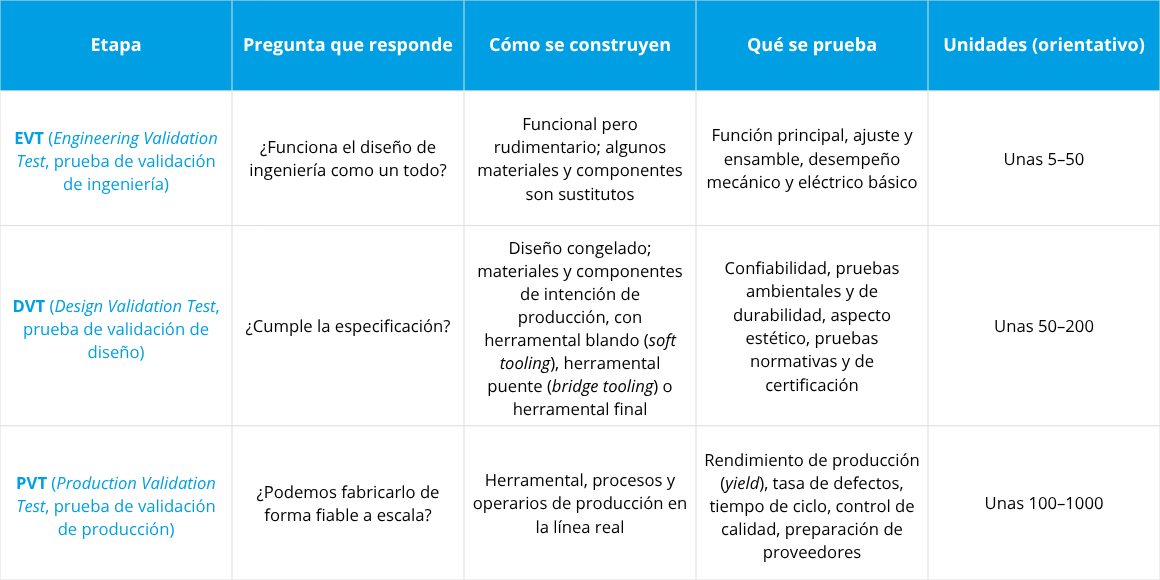

EVT, DVT y PVT: del prototipo a la producción

Finalmente, las vías looks-like y works-like se convierten en un solo producto a través de tres construcciones de validación antes de la producción en serie. Los equipos fusionan ambas vías en momentos distintos: algunos integran looks-like y works-like en EVT; otros incorporan la estética final solo en DVT.

Las cifras de unidades son rangos orientativos de OpusFab (productos de consumo e industriales) y Venture Electronics (construcciones de placas PCB), ambos en inglés. Las suyas dependerán del producto y del presupuesto.

Nomenclatura y variantes de validación

Acuerde los nombres desde el principio. Algunas empresas añaden una etapa piloto entre DVT y PVT, y otras llaman «prototipo funcional» al EVT, así que confirme los términos con su fabricante. Una muestra de preproducción (PPS, por pre-production sample) no es una etapa aparte: es una muestra que la fábrica elabora con el herramental y los materiales de producción para su aprobación. Según la fábrica, proviene de la última construcción DVT (si esta usó el herramental final) o de la primera corrida PVT. La sección sobre la muestra maestra explica cómo se convierte en la referencia para la producción en serie.

Opcional: un prototipo final previo al herramental. Algunos equipos añaden una última construcción al terminar el EVT, hecha por colada al vacío o mecanizado CNC de precisión, para detectar problemas de último momento antes de comprometer el herramental. Se ve y se comporta como el producto final, pero no se fabrica con herramental de producción, y eso es lo que lo distingue de una muestra maestra.

Planificación de certificación y DFM

Planifique la certificación antes del DVT. Si su producto necesita marcado CE (UE) o autorización de la Comisión Federal de Comunicaciones de EE. UU. (FCC), las muestras de ensayo suelen ser unidades DVT, aunque algunos equipos certifican con unidades PVT (Hubble). OpusFab estima de 6 a 12 semanas para las pruebas de FCC, CE o UL (Underwriters Laboratories), así que reserve laboratorio con anticipación.

Realice una primera comprobación de radiofrecuencia (RF) con unidades EVT y los escaneos de precumplimiento de compatibilidad electromagnética (EMC) con unidades DVT, antes de las pruebas formales. Si el producto incluye radio, añada preescaneos de RF con la antena de producción dentro de la carcasa de producción. Un fallo en la prueba formal puede implicar rehacer la placa (respin) y repetir el ensayo.

Involucre a la fábrica desde el principio. El diseño para manufactura (DFM) empieza mucho antes del EVT, pero una revisión DFM formal antes de liberar el molde es la que más rinde. Su fabricante puede señalar espesores de pared irregulares, esquinas internas agudas, ángulos de desmoldeo ausentes y tolerancias demasiado ajustadas cuando todavía es barato corregirlos.

¿Cuánto cuestan los prototipos y el herramental?

El costo de los prototipos crece con la fidelidad (todos los precios en dólares estadounidenses). Una carcasa sencilla impresa en 3D puede costar de 10 a 50 dólares si usted mismo encarga la impresión. En uno de nuestros proyectos de 2022, un prototipo con acabado manual, pintado y con botones de goma funcionales costó unos 2000 dólares, principalmente por la mano de obra de acabado. Tómelos como ejemplos, no como cotizaciones.

El herramental varía mucho más. Formlabs, fabricante de impresoras 3D, sitúa los moldes de inyección de plástico entre unos 100 dólares, para un molde sencillo impreso en 3D de bajo volumen, y 100 000 dólares o más, para un molde de acero complejo de varias cavidades; los moldes de aluminio para unas 1000–5000 unidades cuestan alrededor de 2000–5000 dólares. Los moldes impresos suelen producir cientos de piezas, y menos con plásticos técnicos. Pida cotizaciones para su propia pieza.

Una vez cortado el molde, quitar metal es fácil, pero volver a añadirlo es difícil. Adelgazar una pared o agrandar un orificio exige añadir metal a la herramienta, y en los moldes de herramental rápido eso puede significar rehacer el molde (Protolabs). Hasta un cambio pequeño suma costo y alarga los plazos.

Por eso, los prototipos que vale la pena construir antes del herramental suelen ser los funcionales y de verificación de ajuste, que cuestan mucho menos que un modelo pintado. Frente a un molde de aluminio económico, una ronda adicional puede no compensar; frente a un herramental complejo de acero, es un seguro barato. La pregunta correcta no es prototipo o herramental, sino cuánto riesgo elimina cada ronda adicional antes de comprometerse con el molde.

¿Qué es una muestra maestra (golden sample) en fabricación?

Un prototipo existe para enseñarle algo. Una muestra maestra existe para dejar claro qué significa «correcto». Es la unidad de referencia que su fábrica elabora con herramental de producción, con componentes y materiales de producción, y que usted aprueba formalmente antes de la producción en serie. Algunas fábricas también la llaman muestra de aprobación o muestra patrón. Recoge los materiales, el color, el acabado, la función y el embalaje acordados, normalmente en varias copias idénticas y firmadas.

A veces se usa «golden sample» de forma imprecisa para el prototipo final previo al herramental. En fabricación y control de calidad, sin embargo, designa la unidad de referencia hecha en fábrica descrita aquí, y en ese sentido la usamos en esta guía.

¿Cuándo se aprueba? Una muestra maestra suele ser una copia firmada de la muestra de preproducción (PPS) aprobada. Algunas fuentes sitúan ese momento al final del DVT (Sofeast); otras, en el PVT o en la corrida piloto (Audecy). Lo que importa es la construcción, no el nombre de la etapa: la unidad debe salir del herramental de producción definitivo, con los materiales que se usarán en volumen. Las unidades DVT con herramental blando o puente no califican. Acuerde por escrito con su fabricante el punto de aprobación.

Por qué importa: sin muestra maestra, la «buena calidad» es cuestión de opinión. Si llega un lote con otro acabado o un ajuste más flojo, ambas partes pueden remitirse a una referencia que han firmado, y los inspectores la usan en las revisiones durante la producción y antes del embarque. Tras la aprobación, comparamos con ella las primeras unidades de producción y acordamos las correcciones con la fábrica.

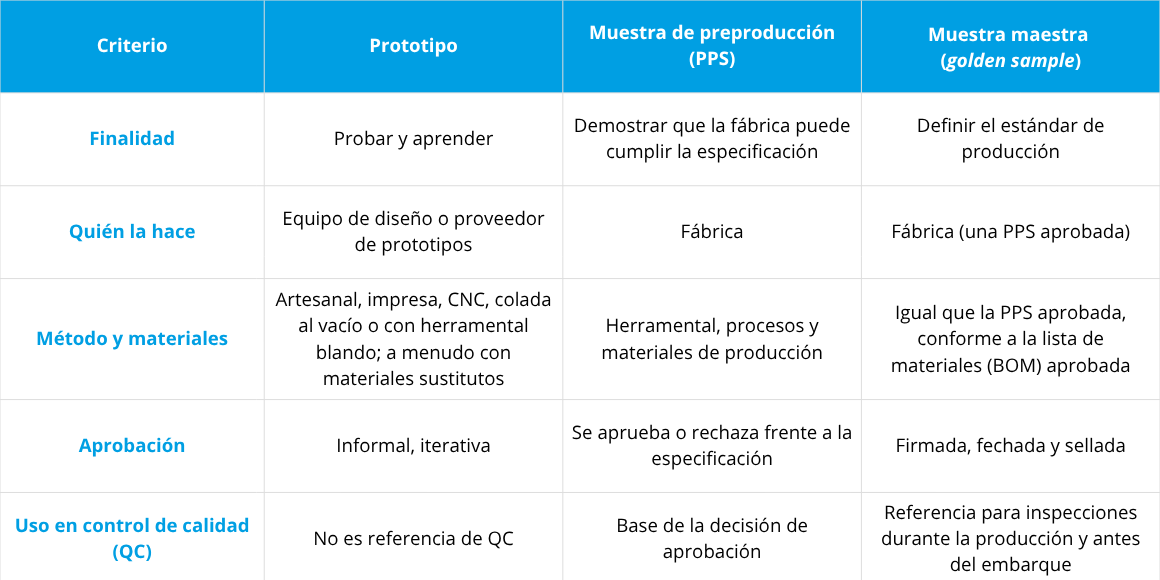

Muestra maestra vs. muestra de preproducción vs. prototipo

Una PPS es la prueba de la fábrica de que puede fabricar su diseño en la línea real. Usted la aprueba o la devuelve; es habitual que haya una o dos rondas en un producto nuevo. Las copias aprobadas de la PPS se convierten en sus muestras maestras. Una PPS no es una corrida PVT: es una muestra pequeña para su aprobación, mientras que el PVT comprueba si la línea puede repetir ese resultado en volumen. Un prototipo está en otra rama: demuestra que el diseño funciona, no que la fábrica pueda construirlo.

Una muestra maestra funciona junto con una especificación escrita, una BOM firmada y una lista de verificación de QC; no los reemplaza.

Cómo aprobar una muestra maestra en 5 pasos

1. Congele el diseño y redacte la especificación. Documente materiales, dimensiones, tolerancias, color (referencia Pantone o RAL, o un valor medido con variación admitida), acabado, etiquetado y embalaje.
2. Revise las muestras de preproducción. Pruebe función y acabado frente a la especificación; luego apruebe o devuelva con comentarios específicos por escrito.
3. Fírmela, féchela y séllela. Ambas partes firman y citan la revisión de la especificación, de modo que nadie pueda sustituir la muestra sin que se note.
4. Haga copias y guárdelas correctamente. Conserve al menos una para usted, otra para la fábrica y otra para su empresa de inspección, selladas, etiquetadas y protegidas de la luz, el calor y la humedad.
5. Actualícela cuando algo cambie. Apruebe una nueva muestra si cambia un material, un componente o un proveedor. Sofeast sugiere renovar cada 6 a 12 meses las muestras en las que el color es crítico.

Dos errores que evitar: aprobar antes de que el diseño y el herramental sean estables, y conservar una sola copia. Cuando el acabado importa, apruebe también muestras límite (limit samples) que muestren la peor variación aceptable, para que los inspectores puedan juzgar las unidades dudosas frente a una referencia física.

¿Es legalmente vinculante una muestra maestra?

Una muestra maestra no es un contrato, pero puede pasar a formar parte de uno. Conforme a la Convención de las Naciones Unidas sobre los Contratos de Compraventa Internacional de Mercaderías (CISG), las mercaderías deben tener las cualidades de una muestra que el vendedor haya presentado al comprador, salvo pacto en contrario (art. 35, apartado 2, letra c).

La CISG abarca muchas compraventas comerciales transfronterizas, pero no todos los países son parte (por ejemplo, no lo son el Reino Unido, la India ni Taiwán; consulte la lista de estados de UNCITRAL), y las partes pueden excluirla en el contrato (art. 6).

En Estados Unidos, el Código Comercial Uniforme (UCC) considera que una muestra que forma parte de la base del acuerdo crea una garantía expresa de que los bienes se ajustarán a ella (UCC § 2-313). Mencione la muestra maestra en su contrato de suministro, vincúlela a la especificación y a su revisión, y pida a un abogado que revise la redacción. Esto no constituye asesoría legal.

¿Qué prototipo necesita ahora?

• ¿Puede funcionar la idea? Una prueba de concepto.
• ¿Les gustará el aspecto y la sensación a inversionistas o clientes? Un prototipo looks-like, más un prototipo works-like o una demostración si necesitan verlo funcionar.
• ¿Funciona el mecanismo, el sensor o el circuito? Un prototipo works-like.
• ¿Está el diseño listo para el herramental? Construcciones EVT, más un prototipo final previo al herramental si lo necesita.
• ¿Cumple la especificación con piezas de intención de producción? DVT.
• ¿Puede la fábrica construirlo de forma fiable a escala? PVT.
• ¿Cómo asegura que cada unidad de producción coincida con lo que aprobó? Con una muestra maestra, usada junto con una especificación escrita y una lista de verificación de QC.

Preguntas frecuentes

¿Qué significan EVT, DVT y PVT?
Significan Engineering Validation Test (prueba de validación de ingeniería), Design Validation Test (de diseño) y Production Validation Test (de producción). El EVT comprueba si el diseño de ingeniería funciona como un todo, el DVT si cumple la especificación técnica y el PVT si la fábrica puede construirlo de forma fiable a escala.

¿Qué diferencia hay entre una muestra maestra y una muestra de preproducción?
La muestra de preproducción es la que la fábrica presenta para demostrar que puede construir su diseño con herramental de producción. Una vez que usted la aprueba, las copias firmadas se convierten en las muestras maestras con las que se compara cada unidad posterior.

¿Cuántas muestras maestras necesito?
Al menos tres: una para usted, una para la fábrica y una para su empresa de inspección.
